Användningsområden

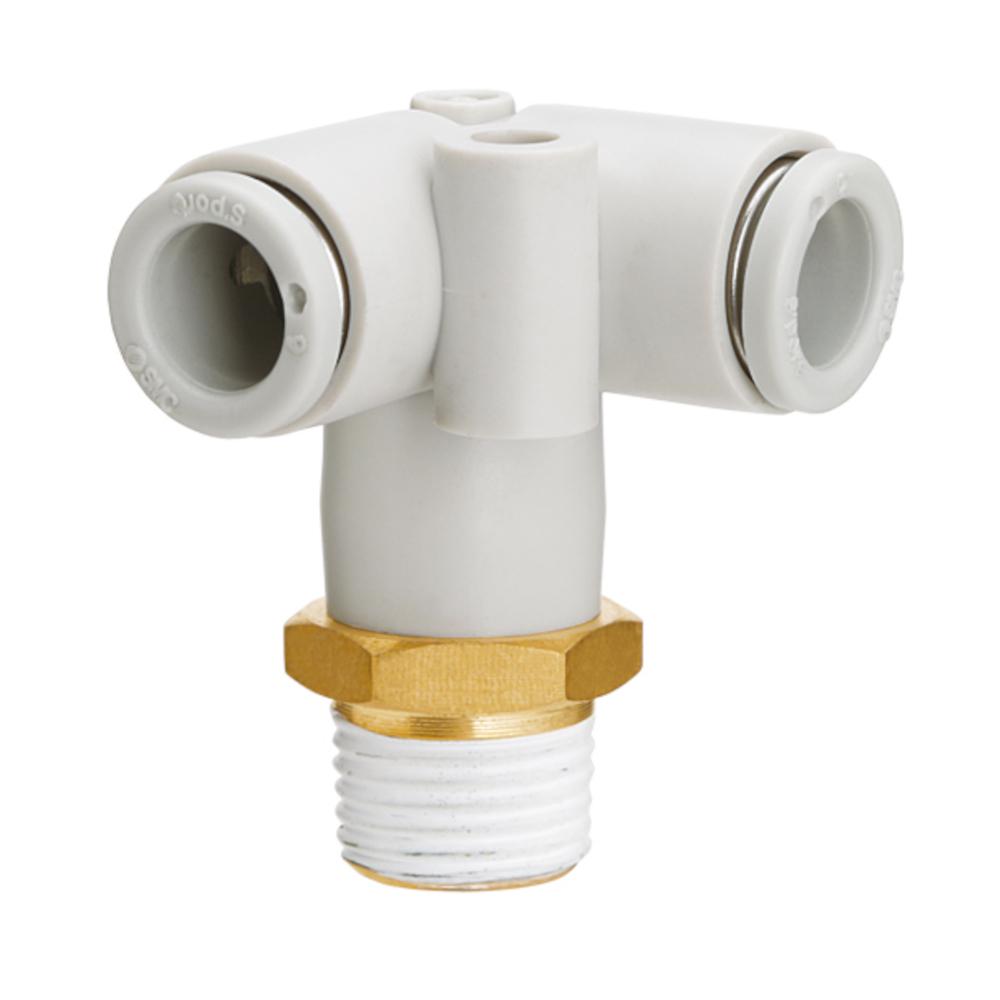

- 3D-skruvböjen KQ2D används när flexibel och flerdimensionell kabeldragning krävs vid montering av pneumatiska system.
- Den är idealisk för användning inom automationsteknik, maskinteknik och komplexa styr- och matningssystem där variabel kabeldragning krävs.
- Dess användning är särskilt fördelaktig när system ofta konverteras och utökas.
- 3D-skruvböjen KQ2D är tillverkad av högkvalitativa material som POM för tryckringen och mässing eller kemiskt förnicklad mässing för metallkomponenterna.
- Den metriska gängan är försedd med en tätningsring.
- Tack vare sin speciella 3D-design erbjuder den flexibel och flerdimensionell slangdragning som optimalt kan anpassas till olika installationssituationer.
- Den kompakta designen möjliggör användning även i mycket trånga installationsutrymmen.
- De exakt tillverkade tätningsytorna säkerställer en permanent säker och tät anslutning, även om slangarna ofta återansluts.
- Material - Mässing eller förnicklad mässing / PBT
- Omgivningstemperatur - -5 till 60 °C
- Medietemperatur - -5 till 40 °C
- Driftstryck - -0,1 till 1 MPa
- Vridbar - 360°
- Anslutningsgänga - M5 x 0,8 eller M6 x 1,0
- Användbar slangytterdiameter - 4 eller 6 mm
- Media - tryckluft, vatten
- Nyckelstorlek - 10 eller 12 mm
- Bredd/djup - 19,9 eller 22 mm
- Höjd - 24,8 till 27,9 mm
- Vikt - 6,4 till 9,8 g
- Minsta beställning - 10 stycken
- Pris per styck
