Användningsområden

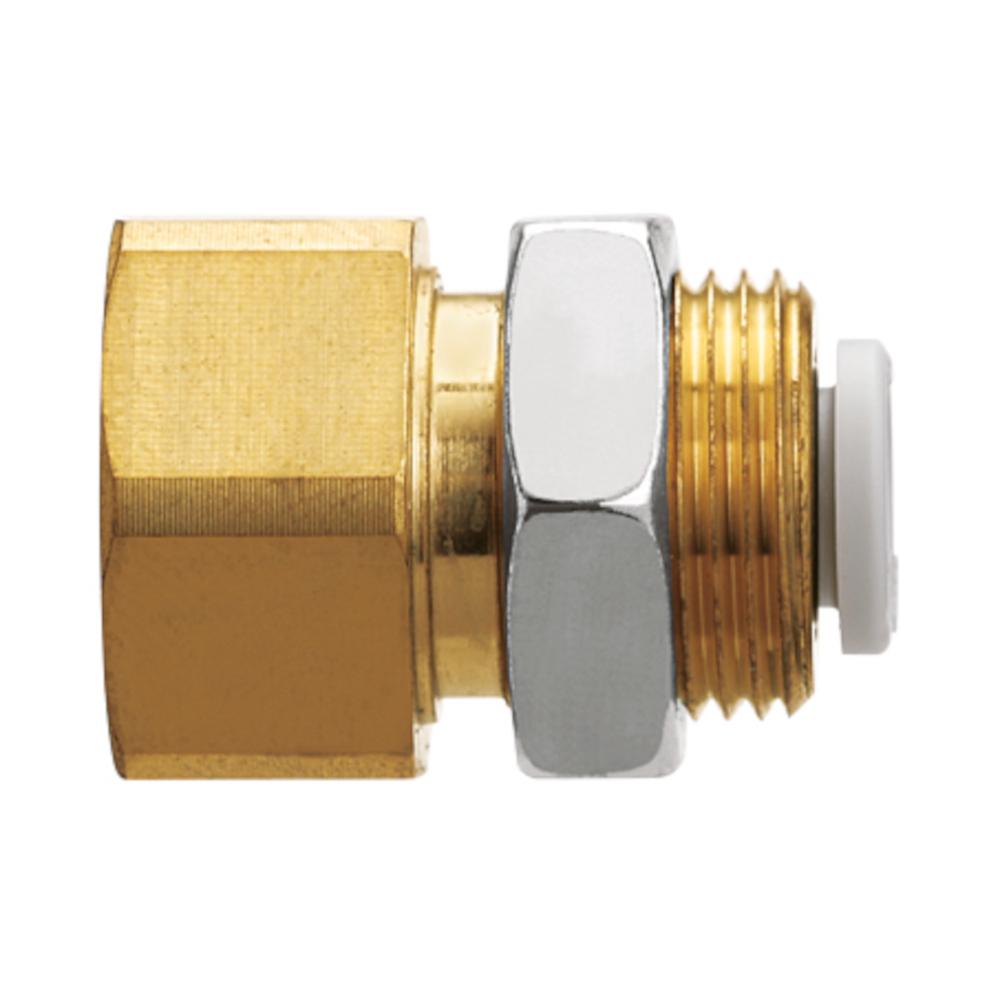

- KQ2E rak skottkoppling används för att dra pneumatiska slangar genom höljen, paneler eller väggar, vilket skapar en säker och läckagesäker anslutning.
- Den används inom automationsteknik, maskinteknik och pneumatiska styr- och försörjningssystem där slangledningar måste dras genom slutna höljen eller monteringsplattor.
- Deras användning är särskilt fördelaktig i platsbesparande installationer där säker och ren kabeldragning och samtidigt stabil fastsättning krävs.
- Den verktygsfria insticksmonteringen underlättar även underhåll och justeringar under drift.
- Den raka skottkopplingen KQ2E är tillverkad av högkvalitativa material som POM för tryckringen och exakt bearbetade metallkomponenter av mässing, kemiskt förnicklad mässing eller rostfritt stål 303.
- Anslutningsgängan levereras utan fabriksgängtätning.
- Den ovala tryckringen minskar avsevärt kraften som krävs vid isättning och borttagning av slangarna och säkerställer snabb och verktygslös installation.
- Monteringen görs enkelt genom att skruva åt kopplingsmuttern, vilket säkerställer en stabil och säker fixering.
- Det exakta utförandet garanterar permanent täta och pålitliga anslutningar, även när slangarna ofta omkopplas.
- Material - Mässing eller förnicklad mässing/PBT
- Omgivningstemperatur - -5 till 60 °C
- Medietemperatur - -5 till 40 °C
- Driftstryck - -0,1 till 1 MPa
- Invändig gänga - G 1/8" till G 3/8"
- Utvändig gänga - M12 x 1 eller M14 x 1
- Användbar slangytterdiameter - 4 eller 6 mm
- Max tjocklek på monteringsplattan - 7 mm
- Monteringshål - 13 eller 15 mm
- Media - tryckluft, vatten
- Nyckelstorlek - 14 till 21 mm
- Längd - 24,5 till 32 mm
- Vikt - 21,3 till 45,5 g
- Minsta beställning - 10 stycken
- Pris per styck
