Användningsområden

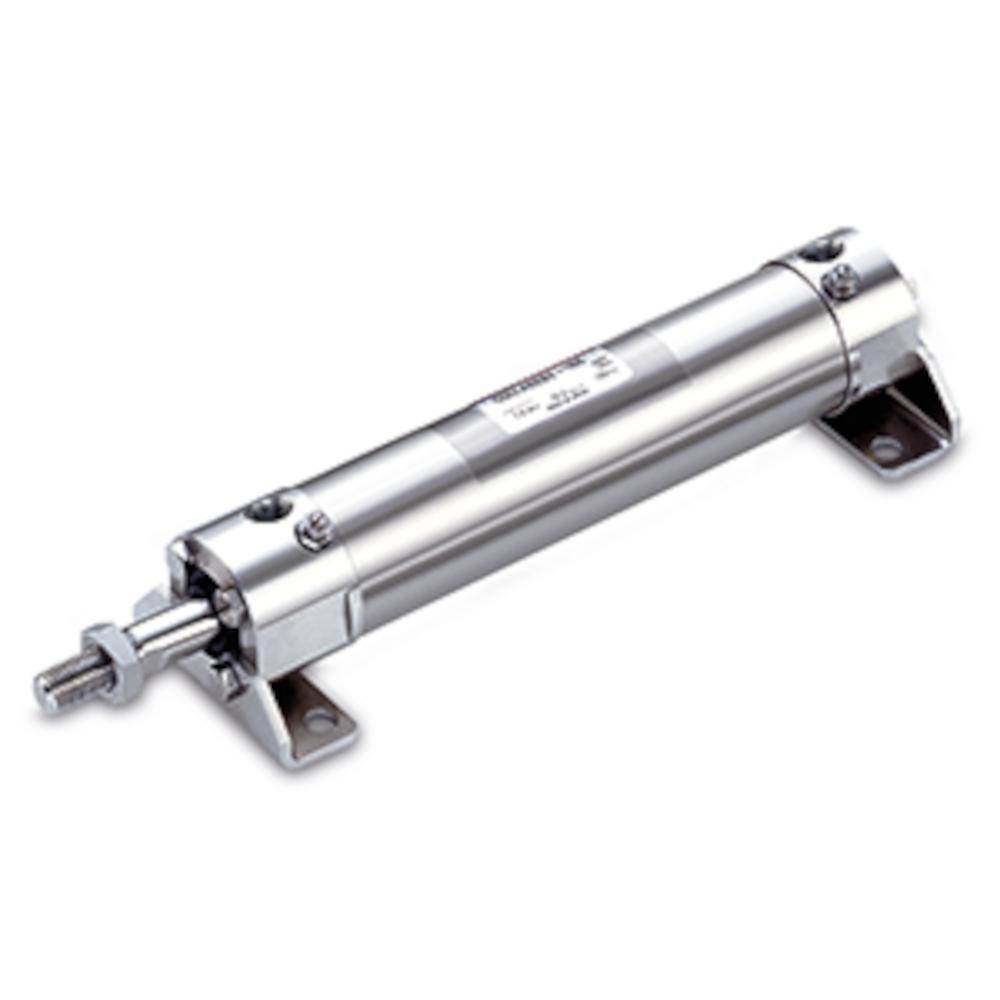

- Den pneumatiska cylindern CDG5ENTFSV är speciellt konstruerad för användning inom livsmedelsindustrin.
- Den är särskilt lämplig för applikationer med längre slaglängder och större massor där försiktig retardation krävs.
- Den används främst inom tillverkning, maskinteknik och transportbandsteknik.
- Den pneumatiska ändlägesdämpningen säkerställer exakt rörelsekontroll och minskar stötbelastningar vid upprepad användning.
- Tack vare FKM-tätningarna är den även lämplig för applikationer med högre temperaturer eller kemisk exponering.
- Tack vare den integrerade signalgivaren är den särskilt lämplig för applikationer med positionsåterkoppling.
- Den pneumatiska cylindern CDG5ENTFSV i rostfritt stål uppfyller DIN 1.4301.
- Fettet som används i livsmedelsindustrin följer FDA:s riktlinjer.
- CG5-S-serien kan demonteras för att byta ut tätningarna, vilket ökar cylinderns livslängd.
- Alla utvändiga delar är tillverkade av rostfritt stål, och cylindern är även utrustad med elastisk dämpning, ett integrerat gaffelhuvud och värmebeständiga FKM-tätningar.
- Fästelementen är elektrolytiskt polerade, vilket gör dem slätare och förhindrar ansamling av vätskor och främmande föremål.
- Pluggar för oanvända anslutningsgängor förhindrar att rester samlas i gängorna.
- En speciell skrapa förhindrar att vatten kommer in i cylindern.
- Material: Cylinderhuvud, cylinderkåpa, cylinderrör, kolvstång, kolvstångsmutter, dämpningsjusteringsgasreglage, låsring och låsmutter - Rostfritt stål 304
- Dämpskiva och dämpningstätningsmaterial - polyuretan
- Glidlagermaterial - lagerlegering
- Kolvmaterial, dämpningshylsa - aluminiumlegering
- Materialavstrykare och tätningar - FKM
- Funktionsprincip - Dubbelverkande, enkelsidig kolvstång
- Medium - Tryckluft
- Testtryck - 15 bar
- Max. driftstryck - 10 bar
- Minsta driftstryck - 0,5 bar
- Omgivnings- och medietemperatur - Utan signalgivare -10 till 70 °C (ej fryst) / Med signalgivare -10 till 60 °C (ej fryst)
- Smörjfett - Inte nödvändigt (livstidssmörjning)
- Kolvhastighet - 50 till 1000 mm/s (kolv-Ø 20 till 63 mm) / 50 till 700 mm/s (kolv-Ø 80 och 100 mm)
- Dämpning - elastisk dämpning
- Montering - med integrerat gaffelhuvud
- Anslutningsgänga - M5 x 0,8 (kolv Ø 20 och 25 mm) / G-gänga (från kolv Ø 32 mm)
- Kolvdiameter - 20 till 100 mm
- Slaglängd - 25 till 300 mm
- Diameter - 29 till 100 mm
- Längd - 166 till 558 mm
- Vikt - 430 till 14660 g
