Användningsområden
- Den pneumatiska cylindern CDS2B används i automatiserade anläggningar och tillverkningssystem där exakta linjära rörelser och hög tillförlitlighet krävs.
- Den är lämplig för tillämpningar inom maskin- och anläggningsindustrin, särskilt för lyft-, fastspännings- och positioneringsuppgifter.
- Tack vare sin robusta konstruktion och effektiva dämpning är den även lämplig för höga belastningar och långa driftscykler.

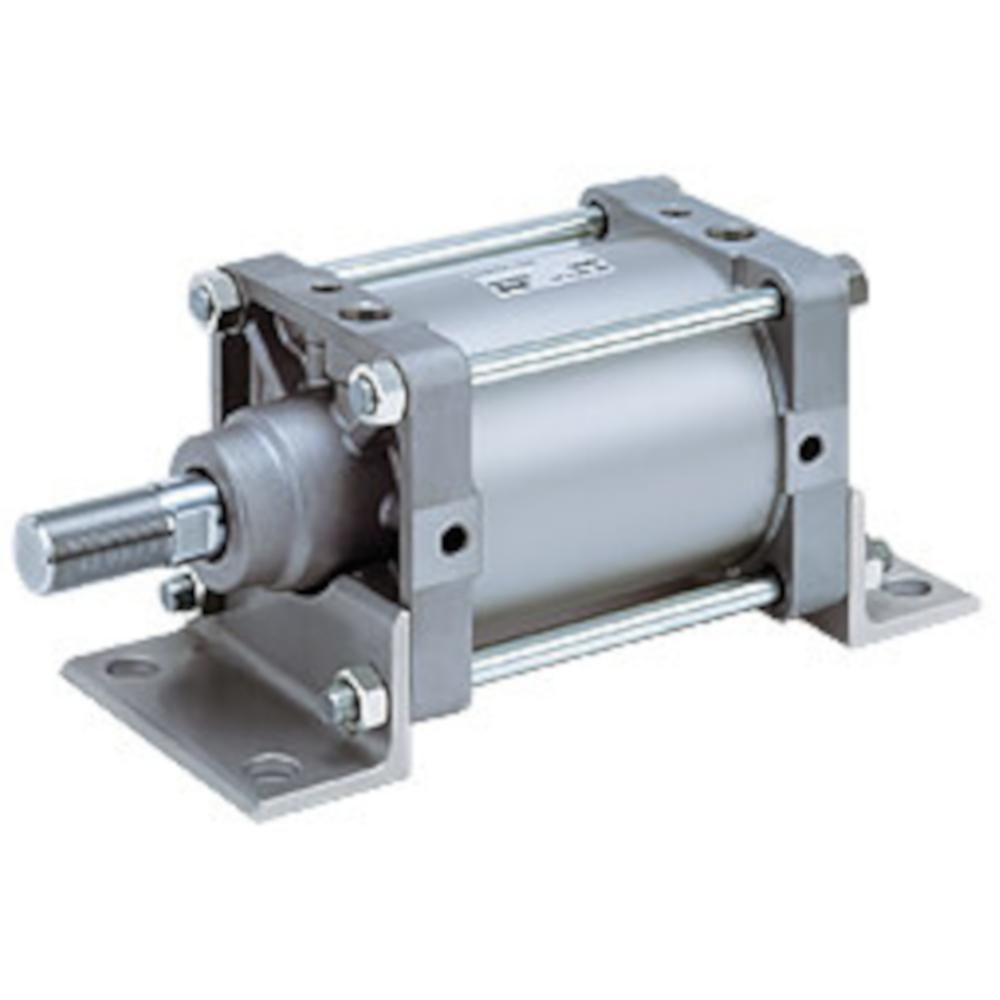

- Den pneumatiska cylindern CDS2B är en dubbelverkande cylinder med en enkelsidig kolvstång och en integrerad magnet för positionsövervakning.
- Dess pneumatiska ändlägesdämpning säkerställer tyst och slitagesnål drift.
- Cylinderhuset är robust konstruerat och utformat för kontinuerlig användning i krävande miljöer.
- Tack vare den livstidssmorda konstruktionen krävs ingen eftersmörjning, vilket minimerar underhållet.
- Material för topplock och cylinderkåpa - gjuten aluminium
- Cylinderrör och kolvmaterial: Aluminiumlegering
- Kolvstångsmaterial - stål
- Tätningsmaterial - NBR
- Funktion - Dubbelverkande, standardkolvstång
- Medium - Tryckluft
- Smörjning - Krävs ej (livstidssmord)
- Montering - Grundversion
- Testtryck - 15,7 bar (kolv-Ø 125 till 160 mm) / 12 bar (kolv-Ø 320 mm)
- Max. driftstryck - 9,7 bar (kolv-Ø 125 till 160 mm) / 7 bar (kolv-Ø 320 mm)
- Minsta driftstryck - 0,5 bar
- Kolvhastighet - 50 till 500 mm/s (kolv-Ø 125 till 160 mm) / 50 till 300 mm/s (kolv-Ø 320 mm)
- Dämpning - Pneumatisk dämpning (kolv Ø 320 mm med ändstoppsdämpning)
- Omgivnings- och medietemperatur - Utan signalgivare 0 till 70 °C (ingen frysning) / Med signalgivare 0 till 60 °C (ingen frysning)
- Tillåten kinetisk energi (när pneumatisk dämpning är aktiverad) - 32,3 till 265 J
- Kolvdiameter - 125 till 320 mm
- Slaglängd - 100 till 500 mm
- Pneumatisk anslutning - G 1/2" eller 3/4"
- Kolvstångsgänga - M30 x 1,5 till M64 x 2
- Bredd/Höjd - 143 till 344 mm
- Längd - 358 till 721,5 mm
- Vikt - 7,2 till 72,32 kg
