Användningsområden
- CDU-S pneumatiska cylinder är lämplig för applikationer där automatisk återställning efter tryckavlastning krävs.
- Det används ofta i kläm-, positionerings- och låssystem.
- Den elastiska dämpningen säkerställer tyst drift och skyddar mekaniska komponenter.

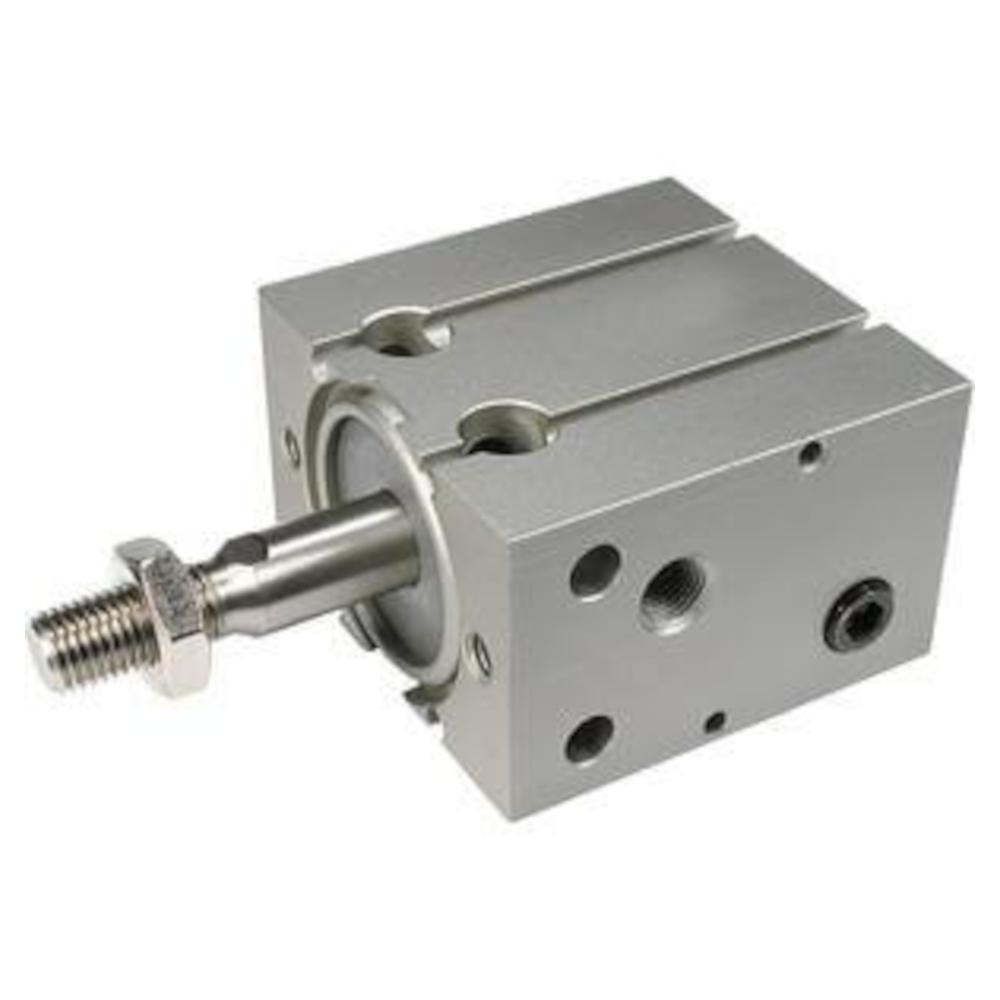

- Den enkelverkande cylindern CDU-S med fjäderkraftsåtergång är utrustad med elastisk dämpning och en integrerad magnet för lägesövervakning.
- Den sträcker sig med hjälp av tryckluft och återgår till utgångsläget med hjälp av fjäderkraft.
- Den kompakta designen möjliggör direkt montering på maskinstrukturer.
- Aluminiumhöljet säkerställer hög driftsäkerhet och hållbarhet.
- Cylinderrörsmaterial - aluminium, hårdanodiserad
- Cylinderkåpsmaterial - Mässing, kemiskt förnicklad (kolv-Ø 6 och 10 mm) / Aluminium, kromaterad (kolv-Ø 16 till 32 mm)
- Kolvmaterial - Mässing (kolvdiameter 6 och 10 mm) / Aluminium (kolvdiameter 16 till 32 mm)
- Kolvstångsmaterial - rostfritt stål
- Dämparmaterial - uretan
- Materialavstrykare, tätningar - NBR
- Medium - Tryckluft
- Smörjning - livstidssmord
- Funktionalitet - enkelverkande, fjäderkraften indragen
- Testtryck - 10,5 bar
- Maximalt driftstryck - 7 bar
- Minsta driftstryck - 1,3 till 2 bar
- Omgivnings- och medietemperatur - Utan signalgivare -10 till 70 °C (ingen frysning) / Med signalgivare -10 till 60 °C (ingen frysning)
- Kolvhastighet - 50 till 500 mm/s
- Dämpning - elastisk
- Pneumatisk anslutning - M5 eller G 1/8" (kolv Ø 32 mm)
- Kolvstångsgänga - utvändig gänga M3 till M10
- Gängtolerans - JIS klass 2
- Kolvdiameter - 6 till 32 mm
- Slaglängd - 5 till 15 mm
- Bredd - 13 till 40 mm
- Höjd - 22 till 62 mm
- Längd - 51 till 99 mm
- Vikt - 22 till 347 g
