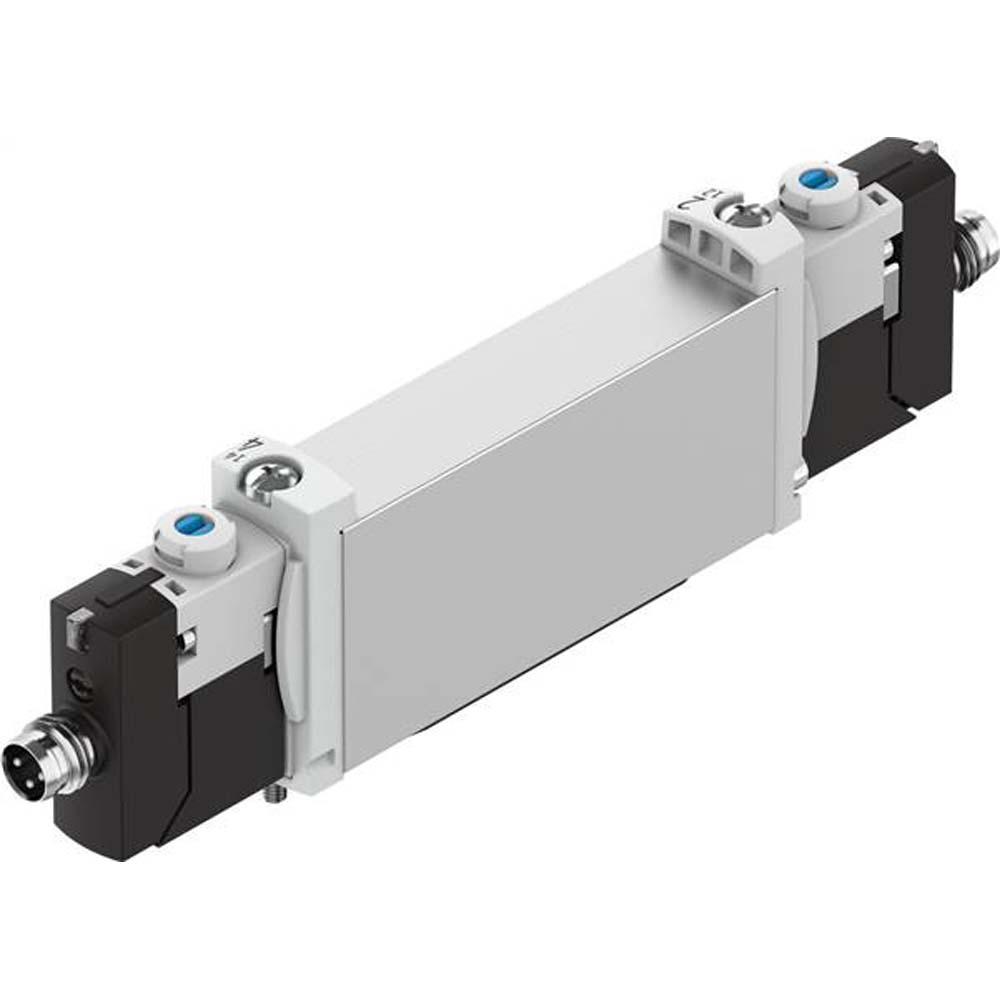

FESTO - Magnetventil VUVG-B14-F-1R8L - 2x 3/2-vägsventil - extern pilotluftförsörjning - pneumatisk/mekanisk fjäder - anslutningsplatta G1/8 - med elektrisk anslutningsplatta R8 - pris per styck
(Exemplarisk representation)
Art. nr.:
854004069500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 4,6 mm |
| Lämplighet för vakuum | inga |
| Slå på/av tiden | 9 ms / 25 ms |
Användningsområden
- Magnetventil för exakt styrning av pneumatiska cylindrar och ställdon i industriella system.
- Magnetventilen VUVG-B14-F-1R8L är en kompakt och kraftfull ventil för pneumatiska applikationer.
- Den imponerar med korta kopplingstider, höga flödeshastigheter och en pålitlig design.
- Dess robusta design med aluminiumhölje och mjuka tätningsprincip gör den lämplig för permanent användning i industrianläggningar.
- Ventilserien finns med olika återställningstyper och omkopplingsfunktioner och kan flexibelt integreras i pneumatiska system.
- Flödeshastighet - 410 till 600 l/min (beroende på variant)
- Driftspänning - 24 V DC
- Spoleffekt - 1,0 W
- Driftscykel - 100 %
- Manuell manövermanövrering - låsande, momentan, dold
- Omkopplingstid - 9–25 ms
- Ventilstorlek - 14 mm
- Nominell diameter - 4,3–4,6 mm
- Ventilfunktion - 2x3/2, monostabil (stängd, öppen eller öppen/stängd)
- Tätningsprincip - mjuk
- Återställningstyp - pneumatisk eller mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Kontrolllufttillförsel - extern
- Frånluftsfunktion - strypbar
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Skyddsklass - IP65 med uttag
- Monteringstyp - på kopplingsplint
- Höljets material - smideslegering av aluminium
- Materialtätningar - HNBR, NBR
- Medium- och omgivningstemperatur - -5 °C till +60 °C
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Renrumsklass - ISO 14644-1, Klass 5
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Stötmotstånd - enligt FN 942017-5, EN 60068-2-27
- Utmattningshållfasthet - enligt FN 942017-4, EN 60068-2-6
- Lämplighet för vakuum - beroende på variant
- Överensstämmelse - RoHS, VDMA24364-B1/B2-L, RCM-märke, c UL us
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Nominell diameter
Lämplighet för vakuum
Slå på/av tiden
Art. nr.: 854004069500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 4,6 mm |
| Lämplighet för vakuum | inga |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004069600
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 3 till 8 bar |
| Nominell diameter | 4,3 mm |
| Lämplighet för vakuum | Ja |
| Slå på/av tiden | 12 ms / 18 ms |
Art. nr.: 854004069800
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 4,6 mm |
| Lämplighet för vakuum | inga |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004093000
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 3 till 8 bar |
| Nominell diameter | 4,3 mm |
| Lämplighet för vakuum | Ja |
| Slå på/av tiden | 12 ms / 18 ms |
Art. nr.: 854004069700
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 4,6 mm |
| Lämplighet för vakuum | inga |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004093100
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 3 till 8 bar |
| Nominell diameter | 4,3 mm |
| Lämplighet för vakuum | Ja |
| Slå på/av tiden | 12 ms / 18 ms |
