FESTO - Magnetventil VUVG-B18-F-1P3 - 2x 3/2-vägsventil - Extern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Bottenventil G1/4 - Utan elektrisk bottenplatta - Pris per styck

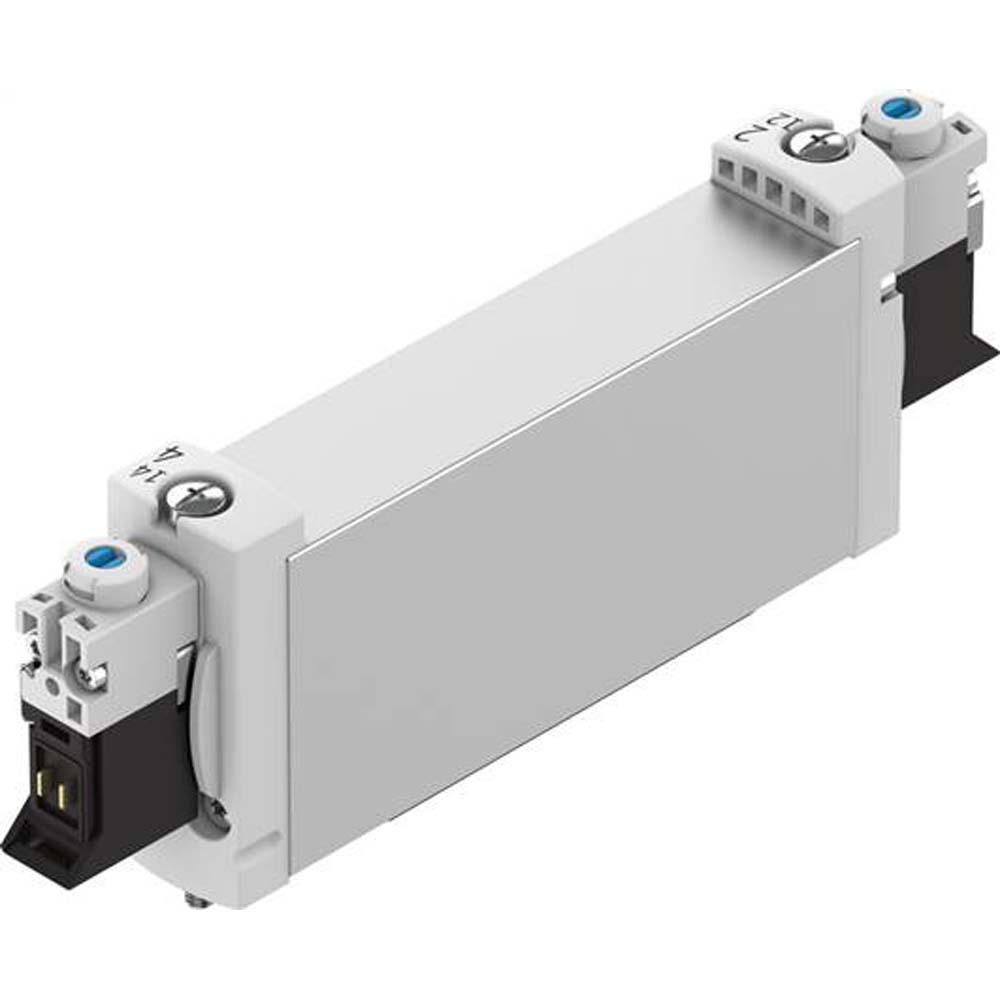

(Exemplarisk representation)
Art. nr.:
854004070600
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 750 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Användningsområden
- Magnetventil för exakt styrning av pneumatiska cylindrar och ställdon i industriella system.
- Magnetventilen VUVG-B18-F-1P3 är en kompakt 5/2-vägsventil med en ventilstorlek på 18 mm.
- Den är lämplig för högflödesapplikationer på upp till 950 l/min och arbetar tillförlitligt vid ett driftstryckområde på -0,9 till 10 bar.
- Tack vare sin robusta konstruktion med aluminiumhölje och mjuka tätningsprincip är den hållbar och kräver lite underhåll.
- Den elektriska manövreringen i kombination med en extern styrluftförsörjning möjliggör flexibel användning i moderna automationssystem.
- Ventilstorlek - 18 mm
- Ventilfunktion - 5/2-vägsventil
- Nominell diameter - 6,5 mm
- Driftspänning - 24 V DC
- Spolens karakteristik - 24 V DC, 1,0 W (lågströmsfas 0,3 W / högströmsfas 1,0 W)
- Driftscykel - 100 %
- Manuell manövermanövrering - låsande, momentan, dold
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Montering - på kopplingsplint
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Tätningsprincip - mjuk
- Återställningstyp - mekanisk fjäder / pneumatisk fjäder
- Täckning - positiv täckning / obegränsad täckning (beroende på variant)
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Medium- och omgivningstemperatur - -5 till 60 °C
- Renrumsklass - ISO 14644-1 Klass 5
- Skyddsklass - IP40 / IP65 (med uttag)
- Höljets material - smideslegering av aluminium
- Materialtätningar - HNBR, NBR
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Omkopplingstider - På 15 ms / Av 25 ms / Till 29 ms
- Vibrations- och stöttålighet - enligt FN 942017 och EN-standarder
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Godkännande - RCM-märke, c UL us Recognized (OL)
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854004070500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 800 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004070600
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 750 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Art. nr.: 854004070700
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 790 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004070800
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 770 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Art. nr.: 854004070900
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 800 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004071000
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 800 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
