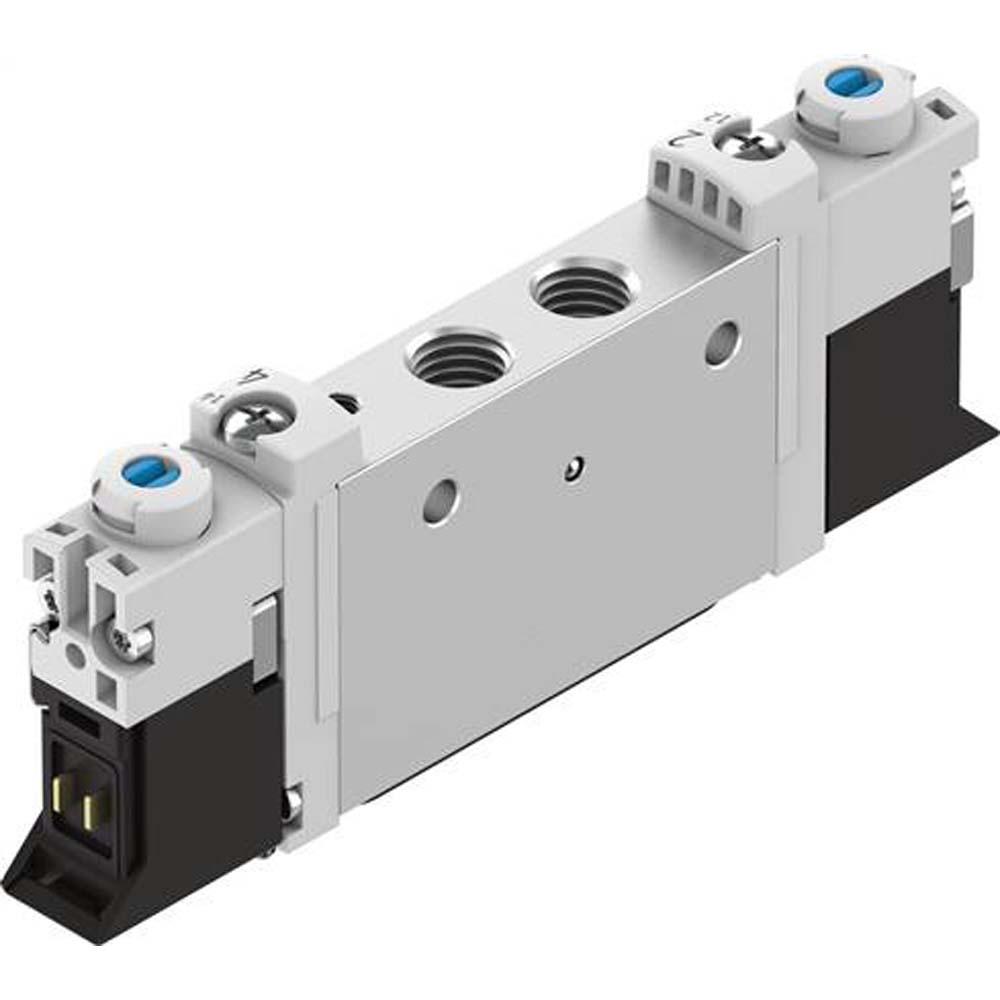

FESTO - Magnetventil VUVG-L10-P53-M7-1P3 - 5/3-vägsventil - intern/extern pilotluftförsörjning - mekanisk fjäder - inline-ventil M7 - utan elektrisk anslutningsplatta - pris per styck
(Exemplarisk representation)
Art. nr.:
854003677900
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Lämplighet för vakuum | Ja |
| Rapportering | positiv täckning |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 5/3-vägsfunktion.
- Magnetventilen VUVG-L10-P53-M7-1P3 är en kompakt 5/3-vägsventil för exakta styr- och kopplingsuppgifter inom pneumatik.
- Den finns i versioner med intern eller extern styrd lufttillförsel och olika mittlägen.
- Tack vare sin robusta design, IP65-skyddsklassning och snabba kopplingstider är den lämplig för användning i krävande automationsmiljöer.
- Den RoHS-kompatibla designen och de standardiserade anslutningsalternativen gör ventilen flexibel och hållbar i sin tillämpning.
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Ventilstorlek - 10 mm
- Ventilfunktion - 5/3-vägs (stängd, avluftad, trycksatt)
- Kontrolltryck - 3 till 8 bar
- Nominell diameter - 3,5 mm
- Styrluftstillförsel - varianter 1–3 = intern / varianter 4–6 = extern
- Skyddsklass - IP40 / IP65 med uttag
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omkopplingstid - 14 ms
- Avstängningstid - 30 ms
- Tillslagstid - 11 ms
- Medium- och omgivningstemperatur - -5 till +60 °C
- Omgivnings-/medietemperaturbegränsning - -5 till +50 °C utan hållströmsreduktion
- Strukturell design - kolvslidventil
- Överlappning - positiv överlappning
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftcykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - kopplingsplint eller genomgående hål
- Tätningsprincip - mjuk
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (allvarlighetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Kontrolllufttillförsel
Driftstryck
Lämplighet för vakuum
Rapportering
Art. nr.: 854002708000
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Lämplighet för vakuum | inga |
| Rapportering | positiv täckning |
Art. nr.: 854002708100
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Lämplighet för vakuum | inga |
| Rapportering | obegränsad täckning |
Art. nr.: 854002708200
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Lämplighet för vakuum | inga |
| Rapportering | obegränsad täckning |
Art. nr.: 854003677900
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Lämplighet för vakuum | Ja |
| Rapportering | positiv täckning |
Art. nr.: 854003678100
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Lämplighet för vakuum | Ja |
| Rapportering | obegränsad täckning |
Art. nr.: 854003678300
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Lämplighet för vakuum | Ja |
| Rapportering | obegränsad täckning |
