FESTO - Magnetventil VUVG-L10-T32-M5-1R8L - 2x 3/2-vägsventil - Intern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Inline-ventil M5 - med elektrisk anslutningsplatta R8 - Pris per styck

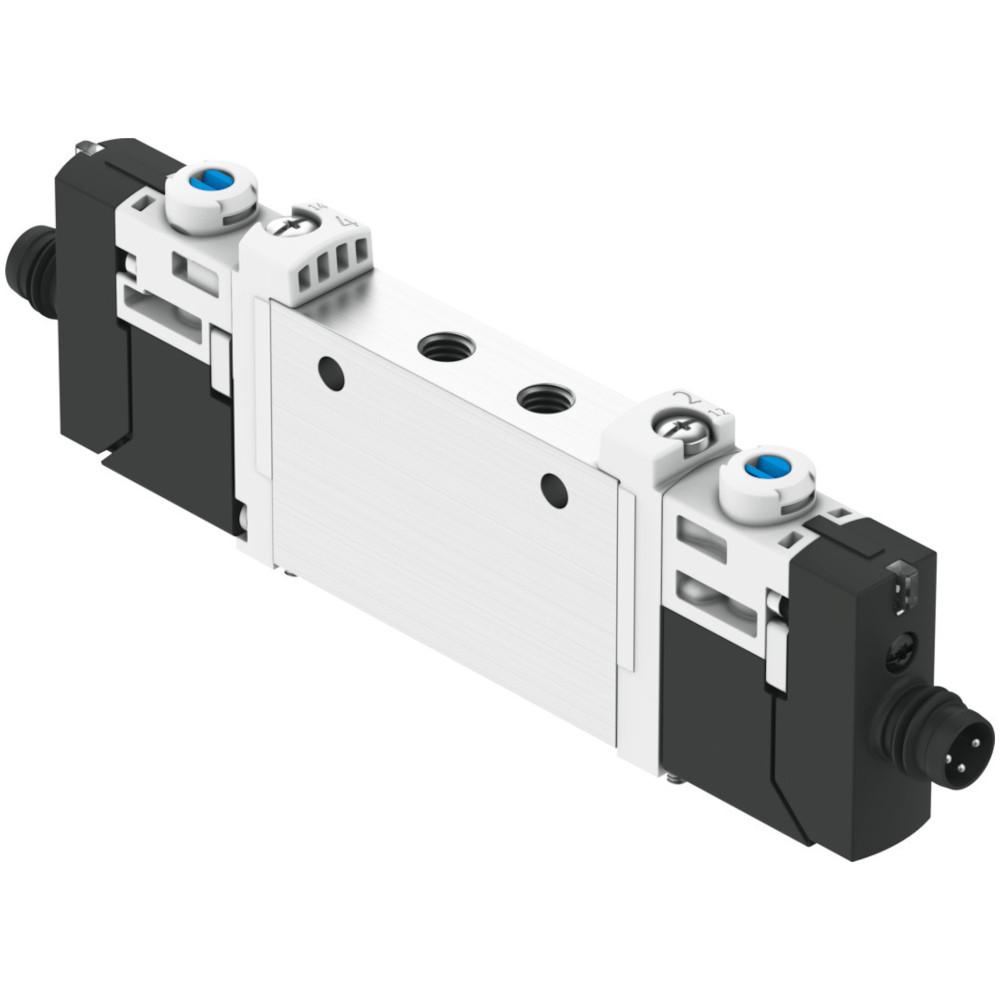

(Exemplarisk representation)
Art. nr.:
854004072400
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 2,7 mm |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 6 ms / 15 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 2x3/2-vägsfunktion.
- Magnetventilen VUVG-L10-T32-M5-1R8L är en kompakt 2x3/2-vägs magnetventil för exakta styruppgifter inom pneumatik.
- Den finns i olika versioner – med pneumatiska eller mekaniska fjädrar – och möjliggör därmed flexibla tillämpningsmöjligheter.
- Med snabba kopplingstider, robust konstruktion och IP65-skydd är den idealisk för krävande applikationer.
- Tack vare intern pilotstyrning, standardiserade M5-anslutningar och hög kopplingsfrekvens kan ventilen enkelt integreras i automationssystem.
- Storlek - 10 mm, VUVG-serien
- Återställningstyp - varianter med pneumatisk eller mekanisk fjäder
- Ventilfunktion - beroende på variant 2x3/2 stängd, öppen eller öppen/stängd monostabil
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Driftsmedium - Tryckluft enligt ISO 8573-1:2010 [7:4:4], smord eller osmord
- Skyddsklass - IP65 med uttag
- Anslutningar - pneumatiska M5
- Manövrering - elektrisk, via anslutningsplatta
- Manuell manövermanövrering - låsande, momentan, dold
- Material - Hölje i smidesaluminiumlegering, tätningar HNBR/NBR, RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Omgivningstemperatur / medietemperatur - -5 till +60 °C
- Begränsning - -5 till +50 °C utan hållströmsreduktion
- Vakuumkompatibilitet - nej
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Testpulser - +0 signal = 700 µs / -1 signal = 900 µs
- Driftscykel - 100 %
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Godkännanden - RCM-märke, c UL us – Recognized (OL)
- Stöt- och vibrationstålighet - enligt FN 942017 / EN 60068
- Överlappning - positiv
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Nominell diameter
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854004072400
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 2,7 mm |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 6 ms / 15 ms |
Art. nr.: 854004091500
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 2,7 mm |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 6 ms / 15 ms |
Art. nr.: 854004091600
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Nominell diameter | 2,7 mm |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 6 ms / 15 ms |
Art. nr.: 854004091700
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Nominell diameter | 1,9 mm |
| Normalt nominellt flöde | 135 l/min |
| Slå på/av tiden | 8 ms / 11 ms |
Art. nr.: 854004091800
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Nominell diameter | 1,8 mm |
| Normalt nominellt flöde | 135 l/min |
| Slå på/av tiden | 8 ms / 11 ms |
Art. nr.: 854004091900
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Nominell diameter | 1,8 mm |
| Normalt nominellt flöde | 135 l/min |
| Slå på/av tiden | 8 ms / 11 ms |
