FESTO - Magnetventil VUVG-L14-M52-G18-1R8L - 5/2-vägsventil, monostabil - intern pilotluftförsörjning - pneumatisk/mekanisk fjäder - inline-ventil G1/8 - med elektrisk anslutningsplatta R8 - pris per styck

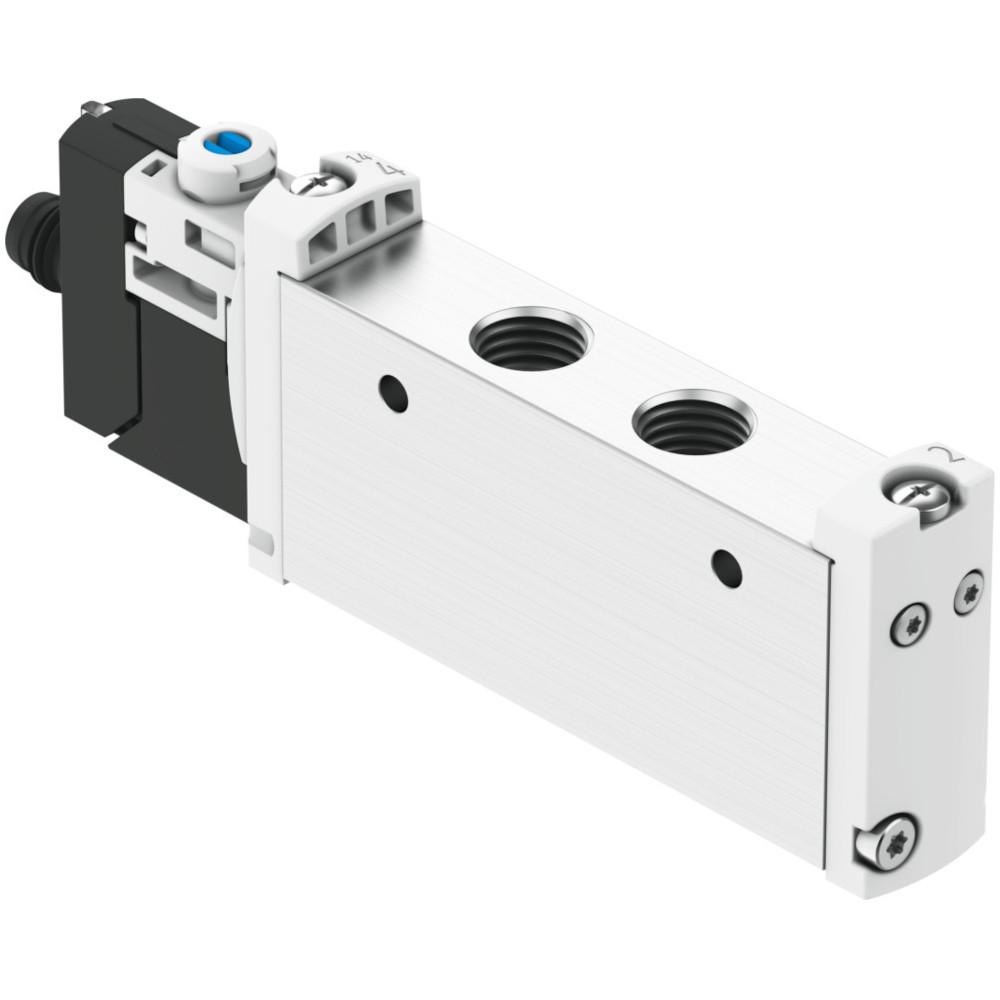

(Exemplarisk representation)
Art. nr.:
854004073100
Utförande
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2,5 till 8 bar |
| Normalt nominellt flöde | 680 till 730 l/min |
| Slå på/av tiden | 14 ms / 22 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i maskin- och anläggningsstyrningar med höga kopplingscykler.
- Magnetventilen VUVG-L14-M52-G18-1R8L är en kompakt 5/2-vägsventil för exakt pneumatisk styrning och kopplingsuppgifter.
- Den finns i versioner med mekaniska eller pneumatiska fjädrar, vilket möjliggör flexibla tillämpningsmöjligheter.
- Tack vare sin robusta design, snabba kopplingstider och IP65-skyddsklassning kan den användas tillförlitligt i automatiserade applikationer.
- Den RoHS-kompatibla designen och den enkla monteringen underlättar integration i moderna pneumatiska system.
- Ventilstorlek - 14 mm
- Ventilfunktion - 5/2 monostabil
- Återställningstyp - pneumatisk fjäder / mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Nominell diameter - 5,6 mm
- Kontrolllufttillförsel - intern
- Skyddsklass - IP65 med uttag
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - antingen på kopplingsplint eller med genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (svårhetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (2)
Begränsa urval
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854004073100
Utförande
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2,5 till 8 bar |
| Normalt nominellt flöde | 680 till 730 l/min |
| Slå på/av tiden | 14 ms / 22 ms |
Art. nr.: 854004092900
Utförande
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3 till 8 bar |
| Normalt nominellt flöde | 700 till 780 l/min |
| Slå på/av tiden | 13 ms / 40 ms |
