FESTO - Magnetventil VUVG-L14-P53-G18-1P3 - 5/3-vägsventil - intern/extern pilotluftförsörjning - mekanisk fjäder - inline-ventil G1/8 - utan elektrisk anslutningsplatta - pris per styck

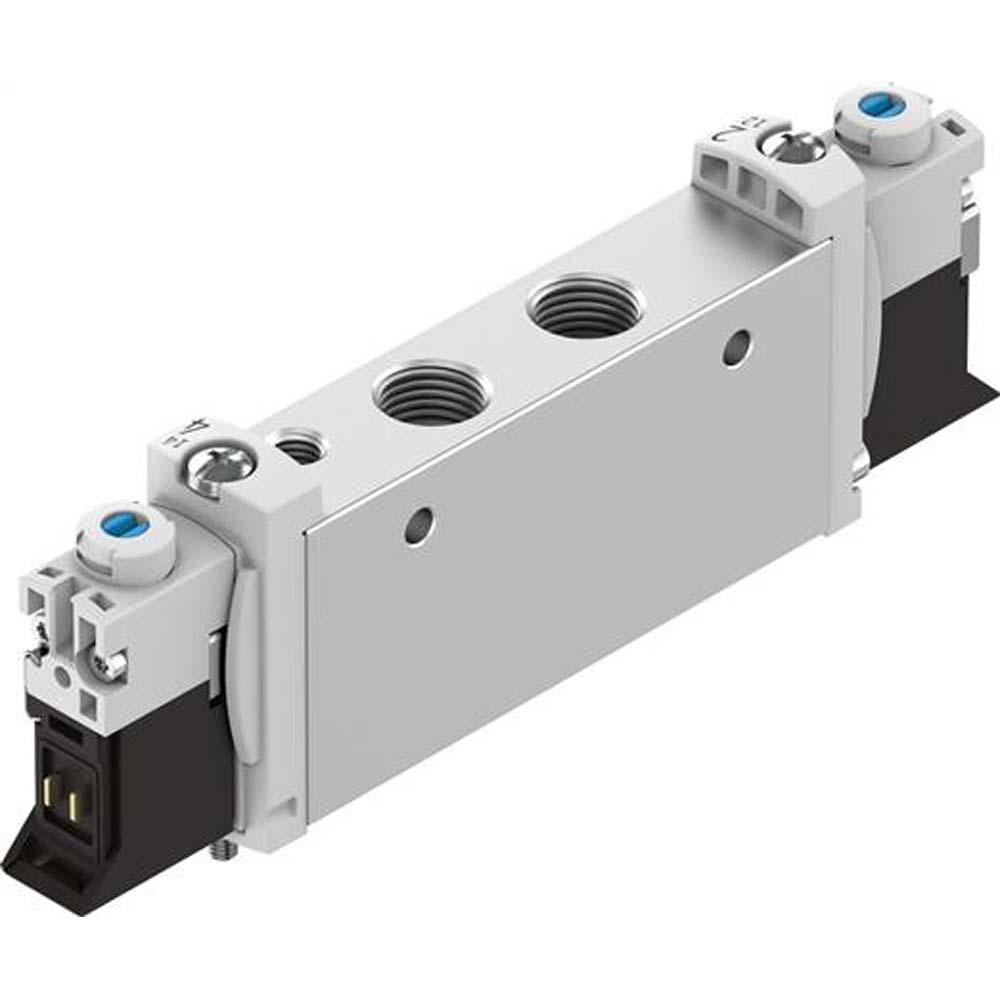

(Exemplarisk representation)
Art. nr.:
854002696800
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Lämplighet för vakuum | Ja |
| Normalt nominellt flöde | 620 till 650 l/min |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt för pneumatiska system med 5/3-vägsfunktion.
- Magnetventilen VUVG-L14-P53-G18-1P3 är en robust 5/3-vägsventil konstruerad för exakta styr- och kopplingsuppgifter i pneumatiska system.
- Den finns i sex varianter med olika mittlägen (stängd, ventilerad, ventilerad) och med intern eller extern styrd lufttillförsel.
- Tack vare sin kompakta design, snabba kopplingstider och skyddsklass IP40/IP65 är den idealisk för krävande applikationer.
- Den RoHS-kompatibla designen och den enkla monteringen via kopplingsplint eller genomgående hål gör ventilen flexibel i användning.
- Ventilstorlek - 14 mm
- Ventilfunktion - 5/3 monostabil (stängd, ventilerad, ventilerad)
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Kontrolltryck - 3 till 8 bar
- Nominell diameter - 5,6 mm
- Styrlufttillförsel - extern / intern
- Skyddsklass - IP40 / IP65 med uttag
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omkopplingstid - 20 ms
- Avstängningstid - 40 ms
- Tillslagstid - 12 ms
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv överlappning
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - antingen på kopplingsplint eller med genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (svårhetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Kontrolllufttillförsel
Driftstryck
Lämplighet för vakuum
Normalt nominellt flöde
| Artikelnummer | Ventilfunktion | Kontrolllufttillförsel | Driftstryck | Lämplighet för vakuum | Normalt nominellt flöde | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
854002702800 | 5/3 stängda | inre | 3 till 8 bar | inga | 620 till 650 l/min |
|
||||
|
|||||||||||
|
854002702900 | 5/3 ventilerad | inre | 3 till 8 bar | inga | 560 l/min |
|
||||
|
|||||||||||
|
854002703000 | 5/3 ventilerad | inre | 3 till 8 bar | inga | 560 l/min |
|
||||
|
|||||||||||
|
|
854002696800 | 5/3 stängda | extern | -0,9 till 10 bar | Ja | 620 till 650 l/min |
|
||||
|
|||||||||||
|
854002696900 | 5/3 ventilerad | extern | -0,9 till 10 bar | Ja | 560 l/min |
|
||||
|
|||||||||||
|
854002697000 | 5/3 ventilerad | extern | -0,9 till 10 bar | Ja | 560 l/min |
|
||||
|
|||||||||||
