FESTO - Magnetventil VUVG-L14-P53-T-G18-1R8L - 5/3-vägsventil - intern pilotluftförsörjning - mekanisk fjäder - inline-ventil G1/8 - med elektrisk anslutningsplatta R8 - pris per styck

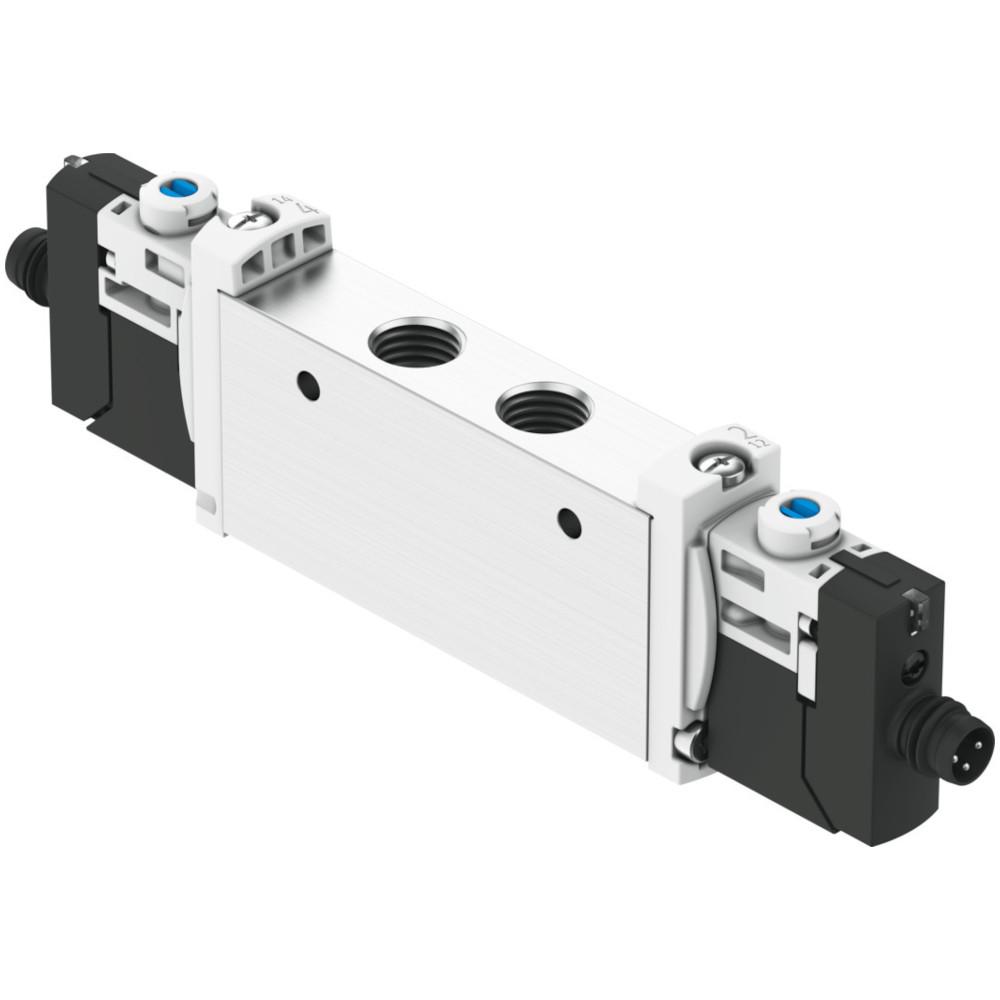

(Exemplarisk representation)
Art. nr.:
854004073300
Utförande
| Ventilfunktion | 5/3 stängda |
| Normalt nominellt flöde | 620 till 650 l/min |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt för pneumatiska system med 5/3-vägsfunktion.
- Magnetventilen VUVG-L14-P53-T-G18-1R8L är en robust 5/3-vägsventil konstruerad för exakta styr- och kopplingsuppgifter i pneumatiska system.
- Den finns i tre versioner med olika mittlägen (stängd, ventilerad, ventilerad) och erbjuder därmed flexibla användningsmöjligheter.
- Tack vare sin kompakta design, snabba kopplingstider och IP65-skyddsklassning är den tillförlitlig även i krävande industriella miljöer.
- Den RoHS-kompatibla designen och den enkla monteringen via kopplingsplint eller genomgående hål gör ventilen mångsidig för integration.
- Ventilstorlek - 14 mm
- Ventilfunktion - 5/3 monostabil (stängd, ventilerad, ventilerad)
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Kontrolltryck - 3 till 8 bar
- Nominell diameter - 5,6 mm
- Kontrolllufttillförsel - intern
- Skyddsklass - IP65 med uttag
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omkopplingstid - 20 ms
- Avstängningstid - 40 ms
- Tillslagstid - 12 ms
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv överlappning
- Vakuumkompatibilitet - nej
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - kopplingsplint eller genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (allvarlighetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (3)
Begränsa urval
Ventilfunktion
Normalt nominellt flöde
Art. nr.: 854004073300
Utförande
| Ventilfunktion | 5/3 stängda |
| Normalt nominellt flöde | 620 till 650 l/min |
Art. nr.: 854004073400
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Normalt nominellt flöde | 560 l/min |
Art. nr.: 854004073500
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Normalt nominellt flöde | 560 l/min |
