FESTO - Magnetventil VUVG-L14-T32-G18-1R8L - 2x 3/2-vägsventil - Intern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Inline-ventil G1/8 - med elektrisk anslutningsplatta R8 - Pris per styck

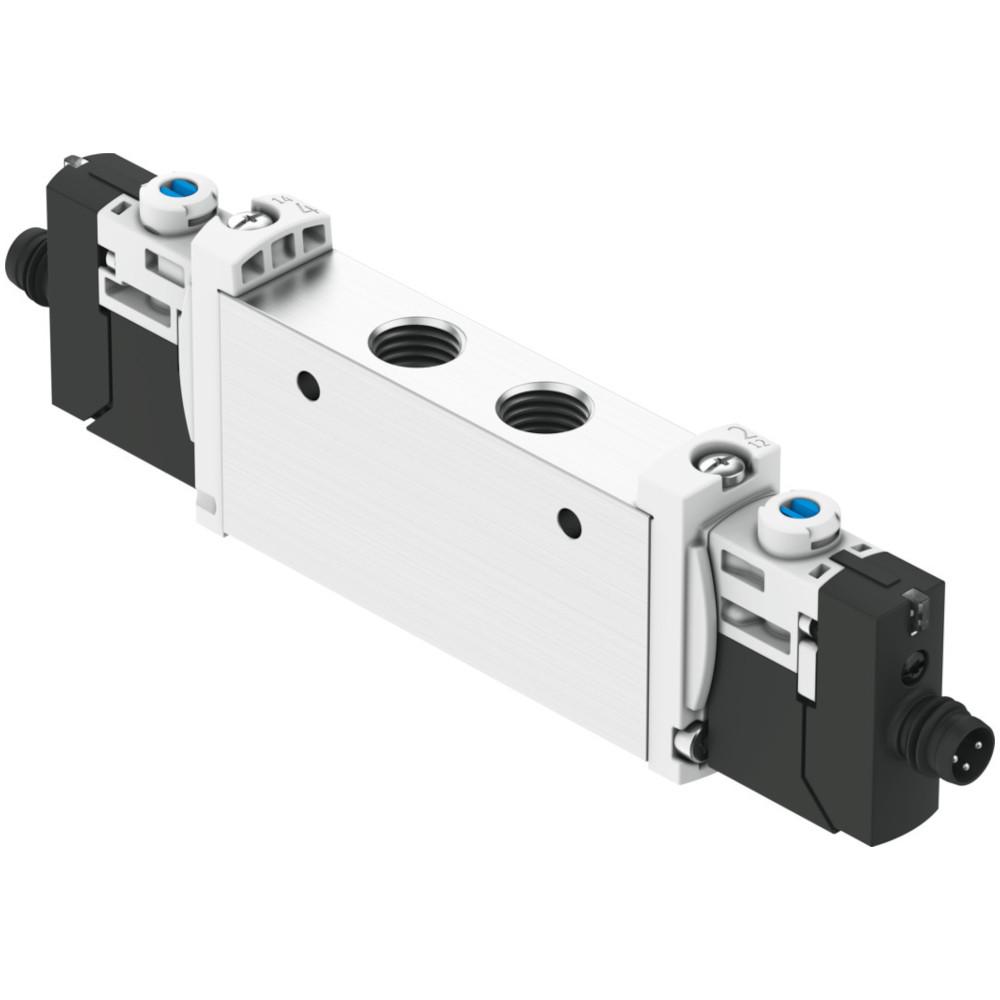

(Exemplarisk representation)
Art. nr.:
854004092600
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3,5 till 8 bar |
| Normalt nominellt flöde | 520 till 550 l/min |
| Nominell diameter | 4,3 mm |
| Slå på/av tiden | 12 ms / 18 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 3/2-vägsfunktion.
- Magnetventilen VUVG-L14-T32-G18-1R8L är en kompakt 3/2-vägsventil för exakta styr- och kopplingsuppgifter i pneumatiska applikationer.
- Den finns i versioner med mekaniska eller pneumatiska fjädrar, vilket erbjuder flexibla tillämpningsmöjligheter.
- Tack vare sin robusta design, snabba kopplingstider och IP65-skyddsklassning är den lämplig för krävande industriella miljöer.
- Den RoHS-kompatibla designen och de enkla monteringsalternativen gör den mångsidig för integration i automationssystem.
- Ventilstorlek - 14 mm
- Ventilfunktion - 3/2 monostabil
- Återställningstyp - pneumatisk fjäder / mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Kontrolllufttillförsel - intern
- Skyddsklass - IP65 med uttag
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - antingen på kopplingsplint eller genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (allvarlighetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Nominell diameter
Slå på/av tiden
Art. nr.: 854004073700
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 560 l/min |
| Nominell diameter | 4,6 mm |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004073800
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 580 till 590 l/min |
| Nominell diameter | 4,6 mm |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004073900
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 580 till 600 l/min |
| Nominell diameter | 4,6 mm |
| Slå på/av tiden | 9 ms / 25 ms |
Art. nr.: 854004092600
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3,5 till 8 bar |
| Normalt nominellt flöde | 520 till 550 l/min |
| Nominell diameter | 4,3 mm |
| Slå på/av tiden | 12 ms / 18 ms |
Art. nr.: 854004092700
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3,5 till 8 bar |
| Normalt nominellt flöde | 480 till 500 l/min |
| Nominell diameter | 4,3 mm |
| Slå på/av tiden | 12 ms / 18 ms |
Art. nr.: 854004092800
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3,5 till 8 bar |
| Normalt nominellt flöde | 480 till 500 l/min |
| Nominell diameter | 4,3 mm |
| Slå på/av tiden | 12 ms / 18 ms |
