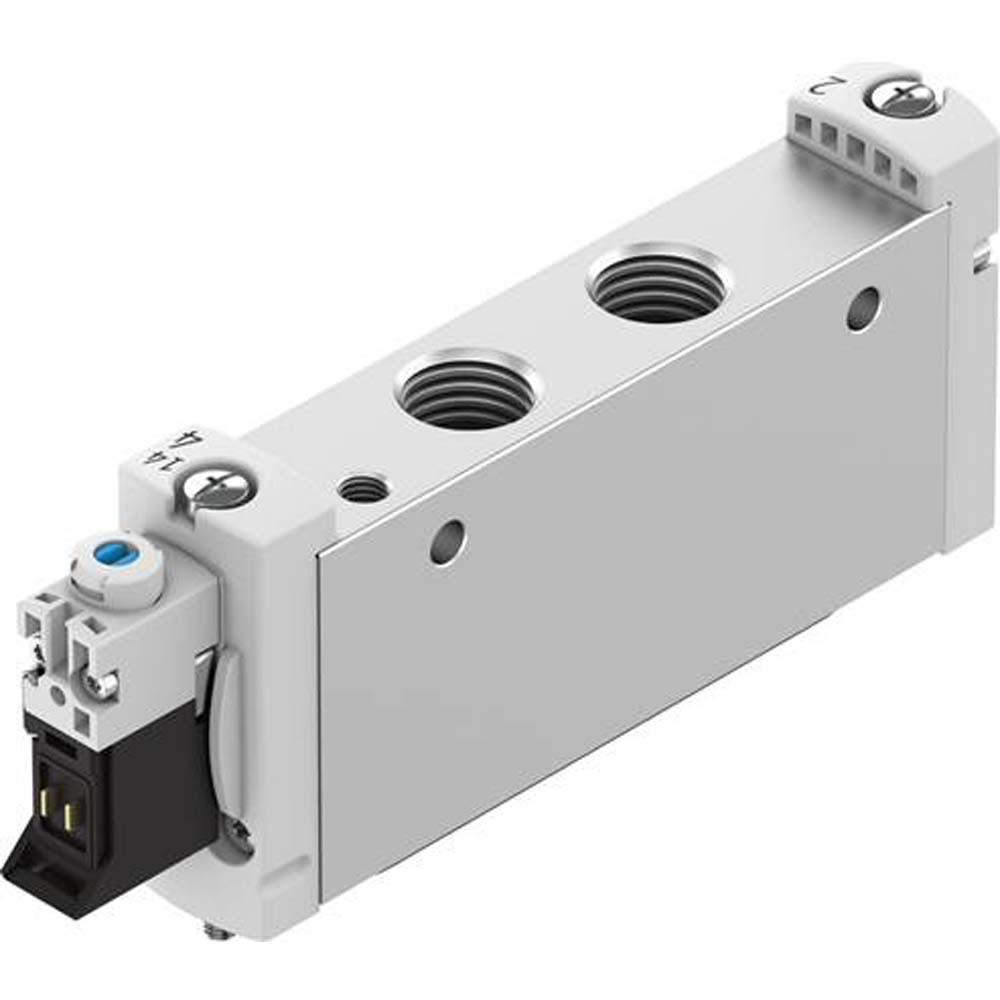

FESTO - Magnetventil VUVG-L18-M52-G14-1P3 - 5/2-vägsventil, monostabil - intern/extern pilotluftförsörjning - pneumatisk/mekanisk fjäder - inline-ventil G1/4 - utan elektrisk anslutningsplatta - pris per styck
(Exemplarisk representation)
Art. nr.:
854004074500
Utförande
| Återställningstyp | mekanisk fjäder, pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2,5 till 8 bar |
| Slå på/av tiden | 8 ms / 31 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt för pneumatiska system med höga kopplingscykler.
- Magnetventilen VUVG-L18-M52-G14-1P3 är en kompakt 5/2-vägsventil konstruerad för exakta styr- och kopplingsuppgifter i pneumatiska applikationer.
- Den erbjuds i olika versioner, som skiljer sig åt i typ av återställning (mekanisk eller pneumatisk fjäder) och styrd lufttillförsel (intern eller extern).
- Tack vare sin robusta design, snabba kopplingstider och skyddsklass IP40/IP65 är den idealisk för industriellt bruk.
- Den RoHS- och LABS-kompatibla designen samt monteringsalternativen via kopplingsplint eller hålmontering gör den mångsidig för integration.
- Ventilstorlek - 18 mm
- Ventilfunktion - 5/2 monostabil
- Återställningstyp - mekanisk fjäder eller mekanisk/pneumatisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Nominell diameter - 6,9 mm
- Kontrolllufttillförsel - intern eller extern
- Skyddsklass - IP40 / IP65 med uttag
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - antingen kopplingsplint eller genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (allvarlighetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (4)
Begränsa urval
Återställningstyp
Kontrolllufttillförsel
Driftstryck
Kontrolltryck
Slå på/av tiden
Art. nr.: 854004074200
Utförande
| Återställningstyp | mekanisk fjäder |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 3 till 8 bar |
| Slå på/av tiden | 10 ms / 45 ms |
Art. nr.: 854004074300
Utförande
| Återställningstyp | mekanisk fjäder |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 3 till 8 bar |
| Slå på/av tiden | 10 ms / 45 ms |
Art. nr.: 854004074500
Utförande
| Återställningstyp | mekanisk fjäder, pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Driftstryck | 2,5 till 8 bar |
| Kontrolltryck | 2,5 till 8 bar |
| Slå på/av tiden | 8 ms / 31 ms |
Art. nr.: 854004074600
Utförande
| Återställningstyp | mekanisk fjäder, pneumatisk fjäder |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2,5 till 8 bar |
| Slå på/av tiden | 15 ms / 31 ms |
