FESTO - Magnetventil VUVG-L18-P53-G14-1P3 - 5/3-vägsventil - intern/extern pilotluftförsörjning - mekanisk fjäder - inline-ventil G1/4 - utan elektrisk anslutningsplatta - pris per styck

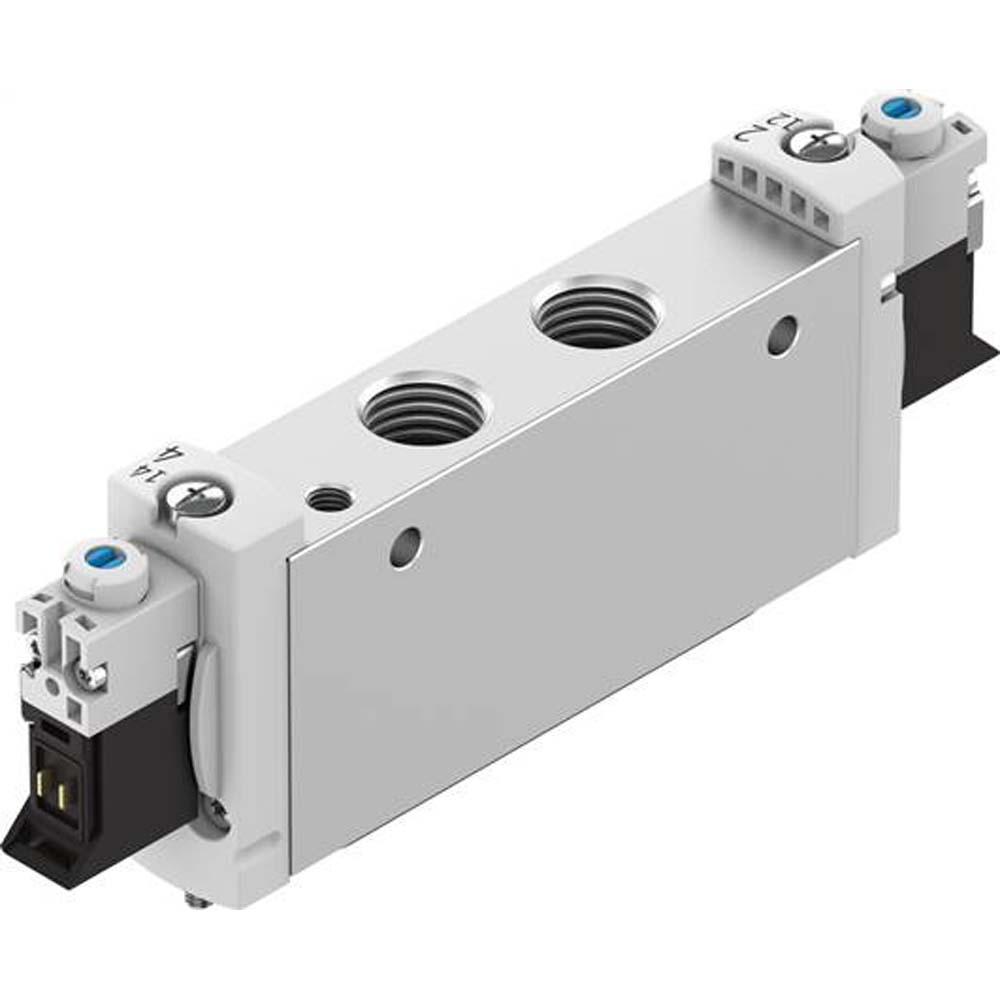

(Exemplarisk representation)
Art. nr.:
854004074800
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Normalt nominellt flöde | 1200 l/min |
| Nominell diameter | 6,5 mm |
| Rapportering | positiv täckning |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 5/3-vägsfunktion.
- Magnetventilen VUVG-L18-P53-G14-1P3 är en kraftfull 5/3-vägsventil för exakt pneumatisk styrning och kopplingsuppgifter.
- Den erbjuds i olika versioner med olika mittlägen (stängd, ventilerad, ventilerad) samt intern eller extern styrd lufttillförsel.
- Tack vare sin robusta design, pålitliga kopplingstider och skyddsklass IP40/IP65 är den idealisk för användning i krävande industriella miljöer.
- Den RoHS- och LABS-kompatibla designen samt den flexibla monteringen via kopplingsplint eller genomgående hål gör ventilen mångsidig i sin tillämpning.
- Ventilstorlek - 18 mm
- Ventilfunktion - 5/3 monostabil (stängd, ventilerad, ventilerad)
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Kontrolltryck - 3 till 8 bar
- Kontrolllufttillförsel - intern eller extern
- Skyddsklass - IP40 / IP65 med uttag
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Tillslagstid - 15 ms
- Avstängningstid - 48 ms
- Omkopplingstid - 29 ms
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - kopplingsplint eller genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (allvarlighetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Kontrolllufttillförsel
Driftstryck
Normalt nominellt flöde
Nominell diameter
Rapportering
Art. nr.: 854004074700
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Normalt nominellt flöde | 1200 l/min |
| Nominell diameter | 6,5 mm |
| Rapportering | positiv täckning |
Art. nr.: 854004074800
Utförande
| Ventilfunktion | 5/3 stängda |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Normalt nominellt flöde | 1200 l/min |
| Nominell diameter | 6,5 mm |
| Rapportering | positiv täckning |
Art. nr.: 854004074900
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Normalt nominellt flöde | 910 l/min |
| Nominell diameter | 6,3 mm |
| Rapportering | obegränsad täckning |
Art. nr.: 854004075000
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Normalt nominellt flöde | 910 l/min |
| Nominell diameter | 6,3 mm |
| Rapportering | obegränsad täckning |
Art. nr.: 854004075100
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | inre |
| Driftstryck | 3 till 8 bar |
| Normalt nominellt flöde | 1000 l/min |
| Nominell diameter | 6,3 mm |
| Rapportering | obegränsad täckning |
Art. nr.: 854004075200
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Kontrolllufttillförsel | extern |
| Driftstryck | -0,9 till 10 bar |
| Normalt nominellt flöde | 1000 l/min |
| Nominell diameter | 6,3 mm |
| Rapportering | obegränsad täckning |
