FESTO - Magnetventil VUVG-L18-T32-G14-1P3 - 2x 3/2-vägsventil - Intern/extern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Inline-ventil G1/4 - Utan elektrisk anslutningsplatta - Pris per styck

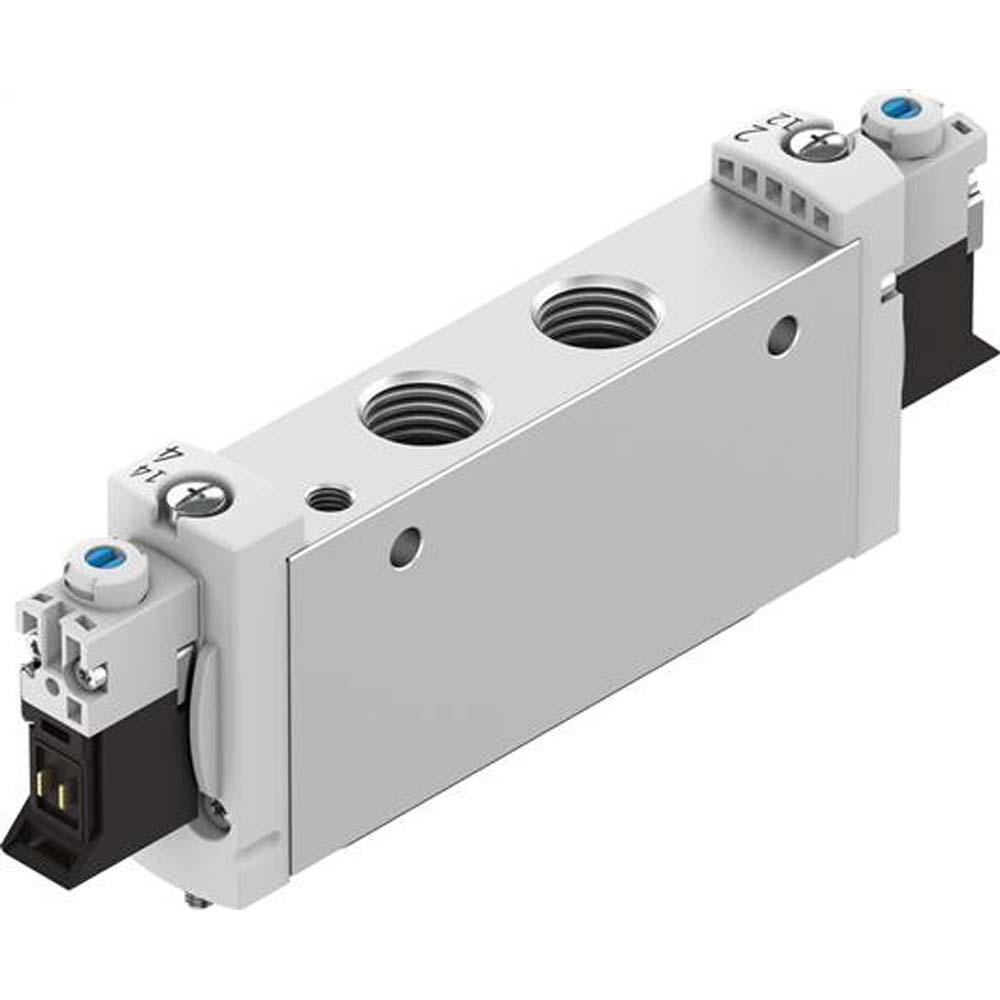

(Exemplarisk representation)
Art. nr.:
854004075300
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 880 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 3/2-vägsfunktion.
- Magnetventilen VUVG-L18-T32-G14-1P3 är en kraftfull 3/2-vägsventil för exakta styr- och kopplingsuppgifter i pneumatiska applikationer.
- Den erbjuds i olika versioner, vilka skiljer sig åt vad gäller olika återställningstyper (pneumatisk eller mekanisk fjäder), styrtryck och styrlufttillförsel (intern eller extern).
- Tack vare sin kompakta design, snabba kopplingstider och skyddsklass IP40/IP65 är den lämplig för användning i krävande industriella miljöer.
- Den RoHS- och LABS-kompatibla designen samt den flexibla monteringen via kopplingsplint eller genomgående hål gör ventilen mångsidig.
- Ventilstorlek - 18 mm
- Ventilfunktion - 3/2 monostabil
- Återställningstyp - pneumatisk fjäder eller mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Nominell diameter - 5,7 mm
- Kontrolllufttillförsel - intern eller extern
- Skyddsklass - IP40 / IP65 med uttag
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Omgivningstemperatur - -5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - RCM-märke, c UL us – Recognized (OL)
- Manuell manövermanövrering - låsande, momentan, dold
- Monteringstyp - kopplingsplint eller genomgående hål
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet - enligt FN 942017-4 / EN 60068-2-6 (svårhetsgrad 2)
- Installationsposition - valfri
- Pris per styck
Modeller (9)
Begränsa urval
Ventilfunktion
Återställningstyp
Kontrolllufttillförsel
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
| Artikelnummer | Ventilfunktion | Återställningstyp | Kontrolllufttillförsel | Driftstryck | Kontrolltryck | Normalt nominellt flöde | Slå på/av tiden | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854004075300 | 2x3/2 sluten monostabil | pneumatisk fjäder | inre | 1,5 till 8 bar | 1,5 till 8 bar | 880 l/min | 13 ms / 27 ms |
|
||||
|
|||||||||||||
|
854004075900 | 2x3/2 öppen monostabil | pneumatisk fjäder | inre | 1,5 till 8 bar | 1,5 till 8 bar | 970 l/min | 13 ms / 27 ms |
|
||||
|
|||||||||||||
|
854004075600 | 2x3/2 öppen/sluten monostabil | pneumatisk fjäder | inre | 1,5 till 8 bar | 1,5 till 8 bar | 950 l/min | 13 ms / 27 ms |
|
||||
|
|||||||||||||
|
854004075400 | 2x3/2 sluten monostabil | mekanisk fjäder | inre | 3 till 8 bar | 2 till 8 bar | 870 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
|
854004076000 | 2x3/2 öppen monostabil | mekanisk fjäder | inre | 3 till 8 bar | 2 till 8 bar | 990 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
|
854004075700 | 2x3/2 öppen/sluten monostabil | mekanisk fjäder | inre | 3 till 8 bar | 2 till 8 bar | 920 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
|
854004075500 | 2x3/2 sluten monostabil | mekanisk fjäder | extern | -0,9 till 10 bar | 2 till 8 bar | 870 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
|
8540040761 | 2x3/2 öppen monostabil | mekanisk fjäder | extern | -0,9 till 10 bar | 2 till 8 bar | 990 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
|
854004075800 | 2x3/2 öppen/sluten monostabil | mekanisk fjäder | extern | -0,9 till 10 bar | 2 till 8 bar | 920 l/min | 15 ms / 22 ms |
|
||||
|
|||||||||||||
