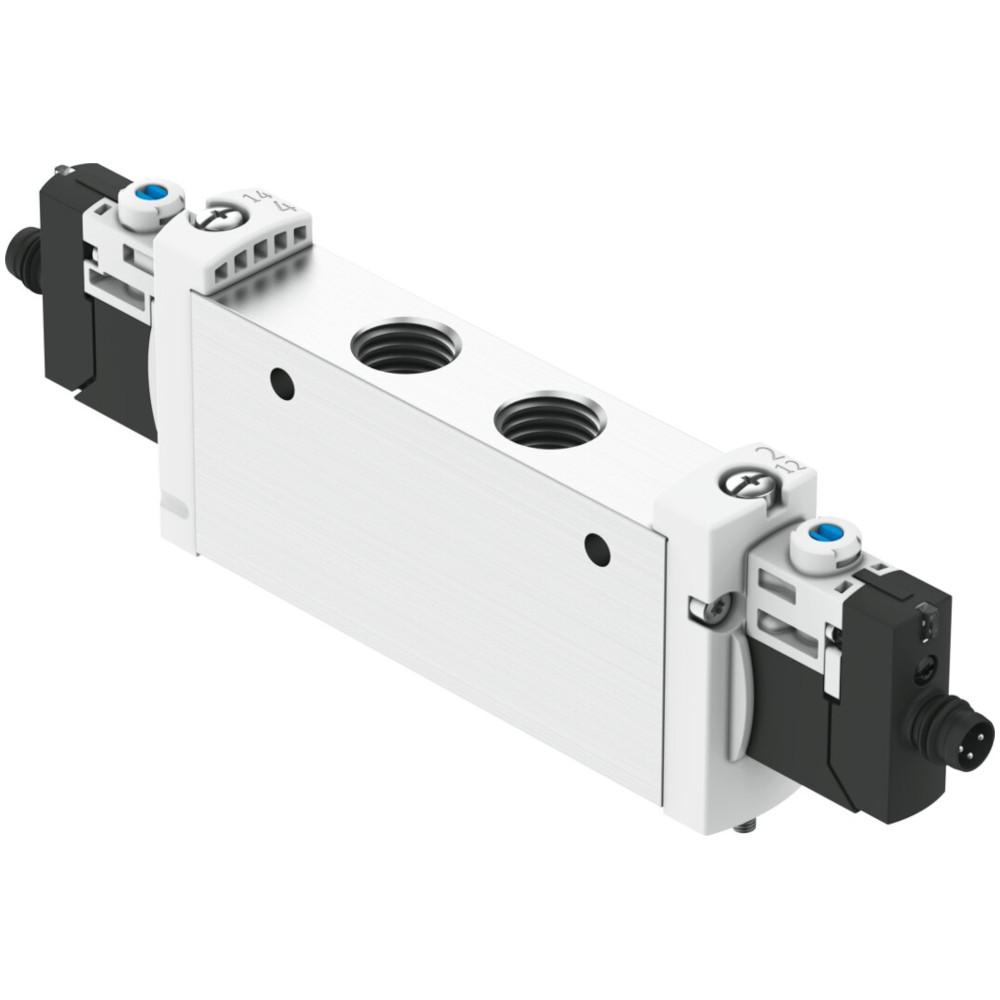

FESTO - Magnetventil VUVG-L18-T32-G14-1R8L - 2x 3/2-vägsventil - Intern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Inline-ventil G1/4 - med elektrisk anslutningsplatta R8 - Pris per styck
(Exemplarisk representation)
Art. nr.:
854004093500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 870 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 3/2-vägsfunktion.
- Magnetventilen VUVG-L18-T32-G14-1R8L är en kraftfull 3/2-vägsventil för exakta styr- och kopplingsuppgifter i pneumatiska system.
- Den erbjuds i olika versioner, som skiljer sig åt vad gäller olika återställningstyper (pneumatisk eller mekanisk fjäder) och styrtryck.
- Tack vare sin kompakta design, snabba kopplingstider och IP65-skyddsklassning är den idealisk för användning i krävande industriella miljöer.
- Den RoHS- och LABS-kompatibla designen samt monteringsalternativen via kopplingsplint eller genomgående hål gör ventilen mångsidig för integration.
- Ventilstorlek: 18 mm
- Ventilfunktion: 3/2 monostabil
- Återställningstyp: pneumatisk fjäder, mekanisk fjäder
- Kontrolltyp: pilotstyrd
- Frånluftsfunktion: strypbar
- Nominell diameter: 5,7 mm
- Kontrolllufttillförsel: intern
- Skyddsklass: IP65 med uttag
- Driftsmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse: VDMA24364-B1/B2-L
- Observera drift-/styrmedium: smord drift möjlig (krävs sedan för vidare drift)
- Omgivningstemperatur: -5 till +60 °C
- Strukturell design: kolvslid
- Tätningsprincip: mjuk
- Täckning: positiv
- Vakuumkompatibilitet: nej
- Manövreringstyp: elektrisk
- Elektrisk anslutning: via elektrisk anslutningsplatta
- Driftspänning: 24 V DC
- Spolens egenskaper: 24 V DC, 1,0 W
- Tillåtna spänningsfluktuationer: ± 10%
- Arbetscykel: 100 %
- Godkännande: RCM-märke, c UL us – Recognized (OL)
- Manuell omställning: låsande, momentan, dold
- Monteringstyp: kopplingsplint eller genomgående hål
- Höljets material: smideslegering av aluminium
- Tätningsmaterial: HNBR, NBR
- Materialinformation: RoHS-kompatibel
- Korrosionsbeständighet: KBK 2 (måttlig belastning)
- Renrumsklass: ISO-klass 5 enligt 14644-1
- Stöttålighet: enligt FN 942017-5 / EN 60068-2-27 (allvarlighetsgrad 2)
- Utmattningshållfasthet: enligt FN 942017-4 / EN 60068-2-6 (svårhetsgrad 2)
- Installationsposition: valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854004093200
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 880 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004093300
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 970 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004093400
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 8 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 950 l/min |
| Slå på/av tiden | 13 ms / 27 ms |
Art. nr.: 854004093500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 870 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Art. nr.: 854004093600
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 990 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
Art. nr.: 854004093700
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | 3 till 8 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 920 l/min |
| Slå på/av tiden | 15 ms / 22 ms |
