FESTO - Magnetventil VUVG-S10-P53-ZT-M5-1T1L - 5/3-vägsventil - extern pilotluftförsörjning - mekanisk fjäder - semi-in-line-ventil M5 - pris per styck

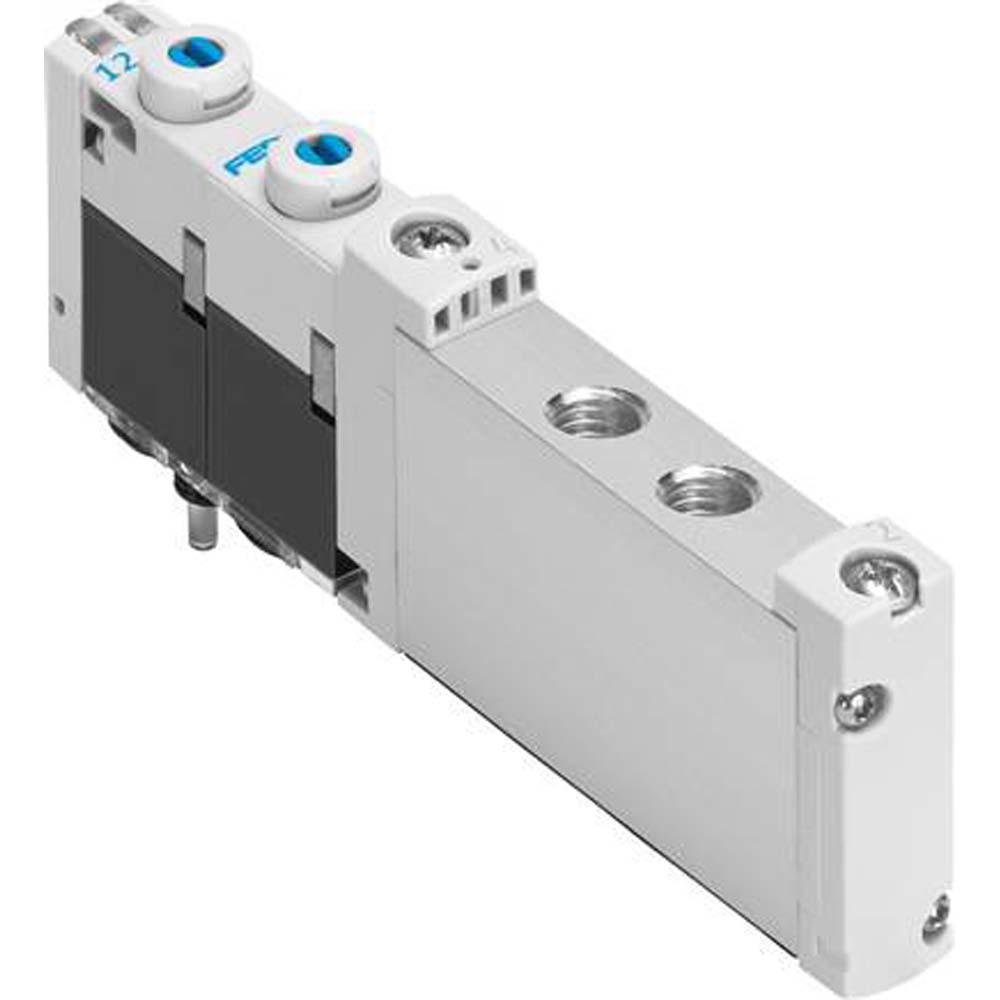

(Exemplarisk representation)
Art. nr.:
854003681600
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 5/3-vägsfunktion.
- Magnetventilen VUVG-S10-P53-ZT-M5-1T1L är en kompakt 5/3-vägsventil konstruerad för exakta pneumatiska styr- och kopplingsuppgifter.
- Den erbjuds i olika versioner, som skiljer sig åt i sina mittlägen (stängd, ventilerad eller ventilerad).
- Tack vare sin kompakta design, höga kopplingsfrekvens och skyddsklass IP65/IP67 är den idealisk för användning i krävande industriella miljöer.
- Den RoHS- och LABS-kompatibla designen samt den enkla monteringen via kopplingsplint gör ventilen mångsidig för integration.
- Ventilstorlek - 10 mm
- Ventilfunktion - 5/3 monostabil (stängd, ventilerad eller ventilerad)
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Kontrolltryck - 2 till 8 bar
- Driftstryck - −0,9 till 10 bar
- Standard nominellt flöde (DIN 1343) - 210 l/min
- Nominell diameter - 3,2 mm
- Kontrolllufttillförsel - extern
- Skyddsklass - IP65 / IP67
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Max. switchfrekvens - 3 Hz
- Medium- och omgivningstemperatur - −5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv
- Flödesriktning - reversibel
- Vakuumkompatibilitet - ja
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 22 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftcykel - 100 %
- Godkännande - c UL us – Erkänd (OL)
- Manuell omställning - låsande, momentan
- Monteringstyp - på kopplingsplint
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - allvarlighetsgrad 2 enligt FN 942017-5 / EN 60068-2-27
- Utmattningshållfasthet - allvarlighetsgrad 2 enligt FN 942017-4 / EN 60068-2-6
- Installationsposition - valfri
- Pris per styck
Modeller (3)
Begränsa urval
Ventilfunktion
Rapportering
Art. nr.: 854003681600
Utförande
| Ventilfunktion | 5/3 stängda |
| Rapportering | positiv täckning |
Art. nr.: 854003681800
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Rapportering | obegränsad täckning |
Art. nr.: 854003682000
Utförande
| Ventilfunktion | 5/3 ventilerad |
| Rapportering | obegränsad täckning |
