FESTO - Magnetventil VUVG-S10-T32-M5-1T1L - 2x 3/2-vägsventil - Extern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Semi-in-line-ventil M5 - Pris per styck

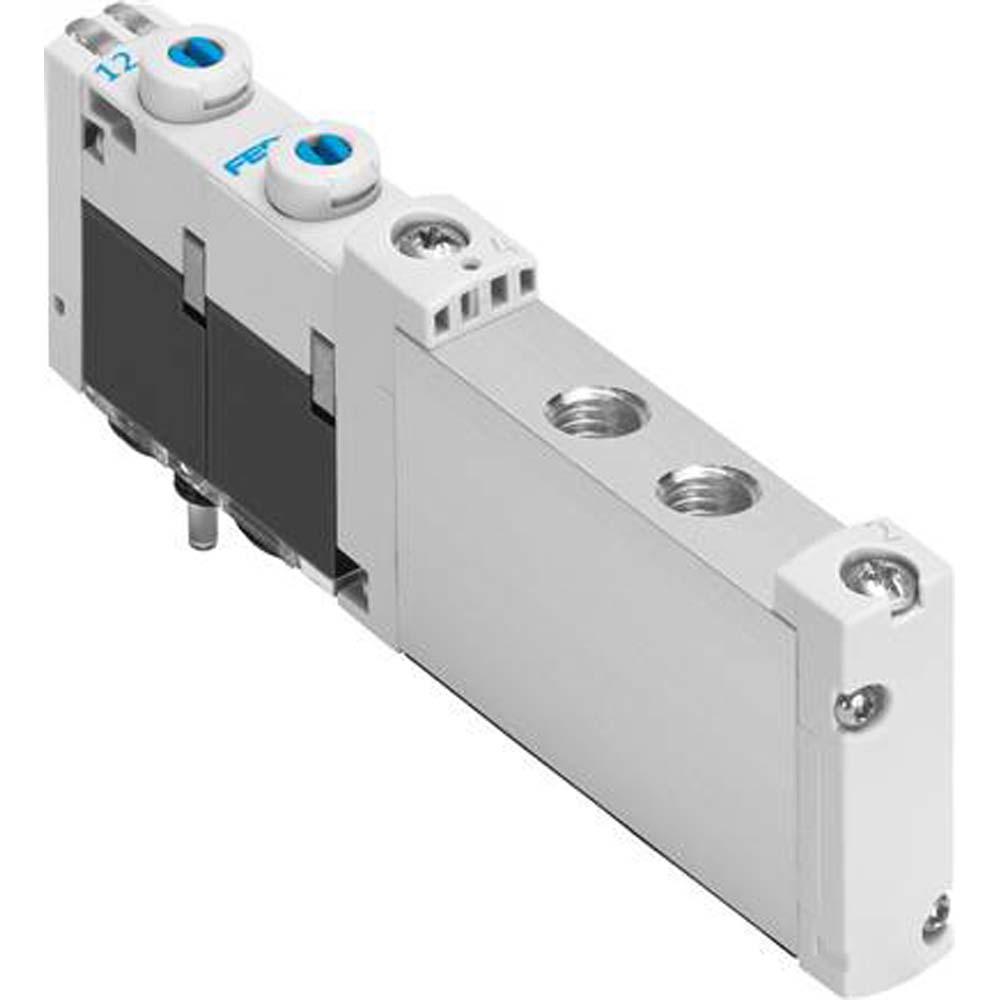

(Exemplarisk representation)
Art. nr.:
854003682200
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 8 ms / 20 ms |
Användningsområden
- Magnetventilen används inom industriell automation, särskilt i pneumatiska system med 3/2-vägsfunktion.
- Magnetventilen VUVG-S10-T32-M5-1T1L är en kompakt 3/2-vägsventil för exakt pneumatisk styrning och kopplingsuppgifter.
- Den erbjuds i olika versioner, som skiljer sig åt i typ av återställning (pneumatisk eller mekanisk fjäder) och styrlufttillförsel (intern eller extern).
- Tack vare sin höga kopplingsfrekvens, snabba svarstider och skyddsklassning IP65/IP67 är den idealisk för användning i industriella automationsprocesser.
- Den RoHS- och LABS-kompatibla designen samt anslutningen via kopplingsplint gör den flexibel för användning i olika applikationer.
- Ventilstorlek - 10 mm
- Ventilfunktion - 3/2 monostabil
- Återställningstyp - pneumatisk fjäder eller mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- Standard nominellt flöde (DIN 1343) - 230 l/min
- Nominell diameter - 3,2 mm
- Kontrolllufttillförsel - intern eller extern
- Skyddsklass - IP65 / IP67
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4] (med extern styrluftsmatning)
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Observera drift-/styrmedium - smord drift möjlig (krävs sedan för vidare drift)
- Max. switchfrekvens - 3 Hz
- Medium- och omgivningstemperatur - −5 till +60 °C
- Strukturell design - kolvslidventil
- Tätningsprincip - mjuk
- Överlappning - positiv
- Flödesriktning - reversibel
- Manövreringstyp - elektrisk
- Elektrisk anslutning - via elektrisk anslutningsplatta
- Driftspänning - 24 V DC
- Spolens egenskaper - 22 V DC, 1,0 W
- Tillåtna spänningsfluktuationer - ± 10 %
- Driftscykel - 100 %
- Godkännande - c UL us – Erkänd (OL)
- Manuell omställning - låsande, momentan
- Monteringstyp - på kopplingsplint
- Höljets material - smideslegering av aluminium
- Tätningsmaterial - HNBR, NBR
- Materialinformation - RoHS-kompatibel
- Korrosionsbeständighet - KBK 2 (måttlig belastning)
- Renrumsklass - ISO-klass 5 enligt 14644-1
- Stöttålighet - allvarlighetsgrad 2 enligt FN 942017-5 / EN 60068-2-27
- Utmattningshållfasthet - allvarlighetsgrad 2 enligt FN 942017-4 / EN 60068-2-6
- Installationsposition - valfri
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854003682200
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 8 ms / 20 ms |
Art. nr.: 854003683000
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 8 ms / 20 ms |
Art. nr.: 854003682600
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 150 l/min |
| Slå på/av tiden | 8 ms / 20 ms |
Art. nr.: 854003682400
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 130 l/min |
| Slå på/av tiden | 10 ms / 20 ms |
Art. nr.: 854003683200
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 130 l/min |
| Slå på/av tiden | 10 ms / 20 ms |
Art. nr.: 854003682800
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 130 l/min |
| Slå på/av tiden | 10 ms / 20 ms |
