FESTO - Magnetventil VUVG-S18-T32-G14-1T1L - 2x 3/2-vägsventil - Extern pilotluftförsörjning - Pneumatisk/mekanisk fjäder - Semi-in-line-ventil G1/4 - Pris per styck

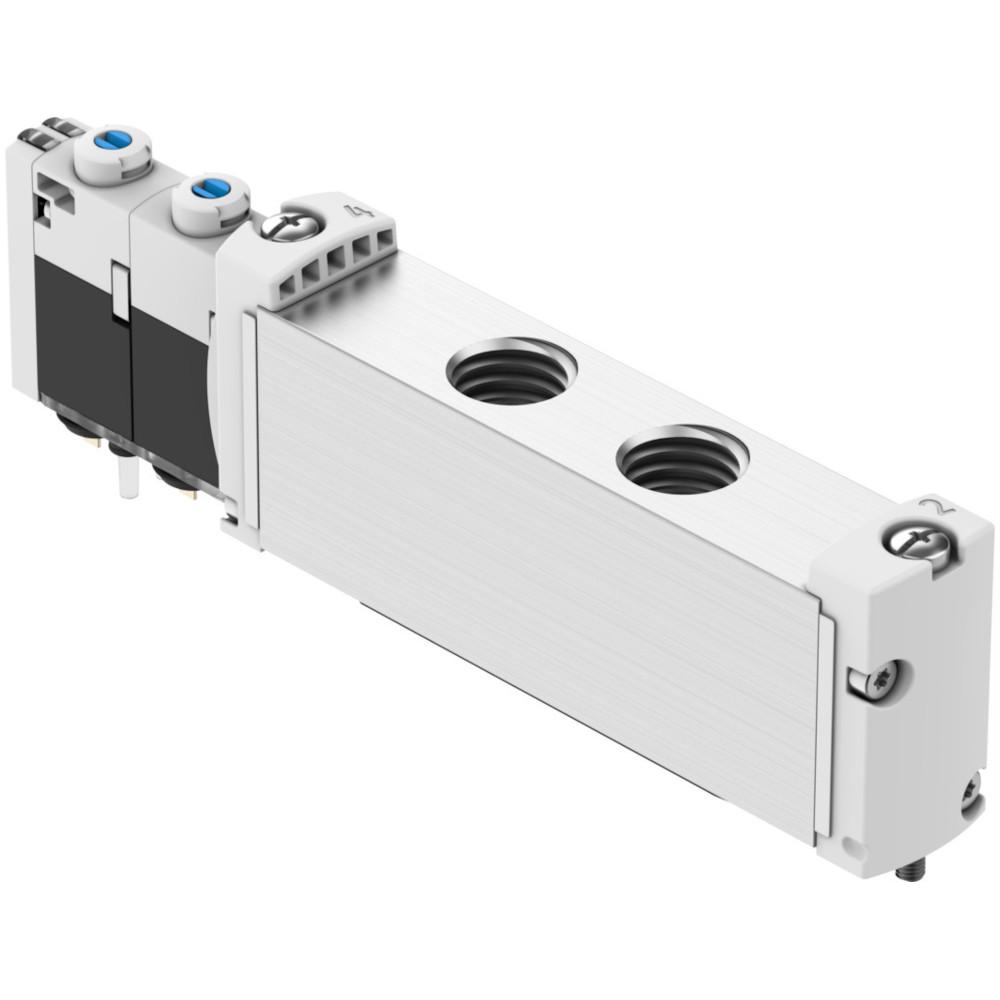

(Exemplarisk representation)
Art. nr.:
854005945200
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 950 l/min |
| Slå på/av tiden | 15 ms / 37 ms |
Användningsområden
- Magnetventil för styrning av pneumatiska applikationer inom automationsteknik med mekanisk eller pneumatisk återställningstyp.
- Magnetventilen i VUVG-S18-T32-G14-1T1L-serien är en kompakt, elektriskt manövrerad ventil för 24V DC.
- Den arbetar pilotstyrt, har en strypbar frånluftsfunktion och en mjuktätande princip med positiv överlappning.
- Varianterna är LABS-kompatibla enligt VDMA24364-B1/B2-L och har skyddsklass IP65.
- Beroende på konstruktion finns ventiler med olika styrtryck och driftstryckområden tillgängliga.
- Installationen sker på en kopplingsplint, installationspositionen är valfri.
- Max. kopplingsfrekvens: 3 Hz
- Återställningstyp: mekanisk fjäder eller pneumatisk fjäder
- Kontrolltyp: pilotstyrd
- Frånluftsfunktion: strypbar
- LABS-överensstämmelse: VDMA24364-B1/B2-L
- Monteringstyp: på kopplingsplint
- Tätningsprincip: mjuk
- Flödesriktning: reversibel (endast MZT)
- Manövreringstyp: elektrisk
- Styrlufttillförsel: extern
- Signalstatusdisplay: LED
- Pneumatisk arbetsanslutning: G1/4
- Kontrolltryck: 1,5 bar till 8 bar / 2 bar till 8 bar
- Elektrisk anslutning: via anslutningsplatta
- Täckning: positiv täckning
- Medeltemperatur: -5 °C till 60 °C
- Pneumatisk anslutning 2: G1/4
- Driftstryck: 1,5 bar till 10 bar / -0,9 bar till 10 bar
- Installationsposition: valfri
- Driftspänning: 24V DC
- Anmärkning om drift-/styrmediet: Oljedrift möjlig (krävs för vidare drift)
- Pris per styck
Modeller (6)
Begränsa urval
Ventilfunktion
Återställningstyp
Driftstryck
Kontrolltryck
Normalt nominellt flöde
Slå på/av tiden
Art. nr.: 854005945200
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 950 l/min |
| Slå på/av tiden | 15 ms / 37 ms |
Art. nr.: 854005945300
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 950 l/min |
| Slå på/av tiden | 15 ms / 37 ms |
Art. nr.: 854005945400
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | pneumatisk fjäder |
| Driftstryck | 1,5 till 10 bar |
| Kontrolltryck | 1,5 till 8 bar |
| Normalt nominellt flöde | 950 l/min |
| Slå på/av tiden | 15 ms / 37 ms |
Art. nr.: 854005945500
Utförande
| Ventilfunktion | 2x3/2 sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 900 l/min |
| Slå på/av tiden | 25 ms / 33 ms |
Art. nr.: 854005945600
Utförande
| Ventilfunktion | 2x3/2 öppen monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 900 l/min |
| Slå på/av tiden | 25 ms / 33 ms |
Art. nr.: 854005945700
Utförande
| Ventilfunktion | 2x3/2 öppen/sluten monostabil |
| Återställningstyp | mekanisk fjäder |
| Driftstryck | -0,9 till 10 bar |
| Kontrolltryck | 2 till 8 bar |
| Normalt nominellt flöde | 900 l/min |
| Slå på/av tiden | 25 ms / 33 ms |
