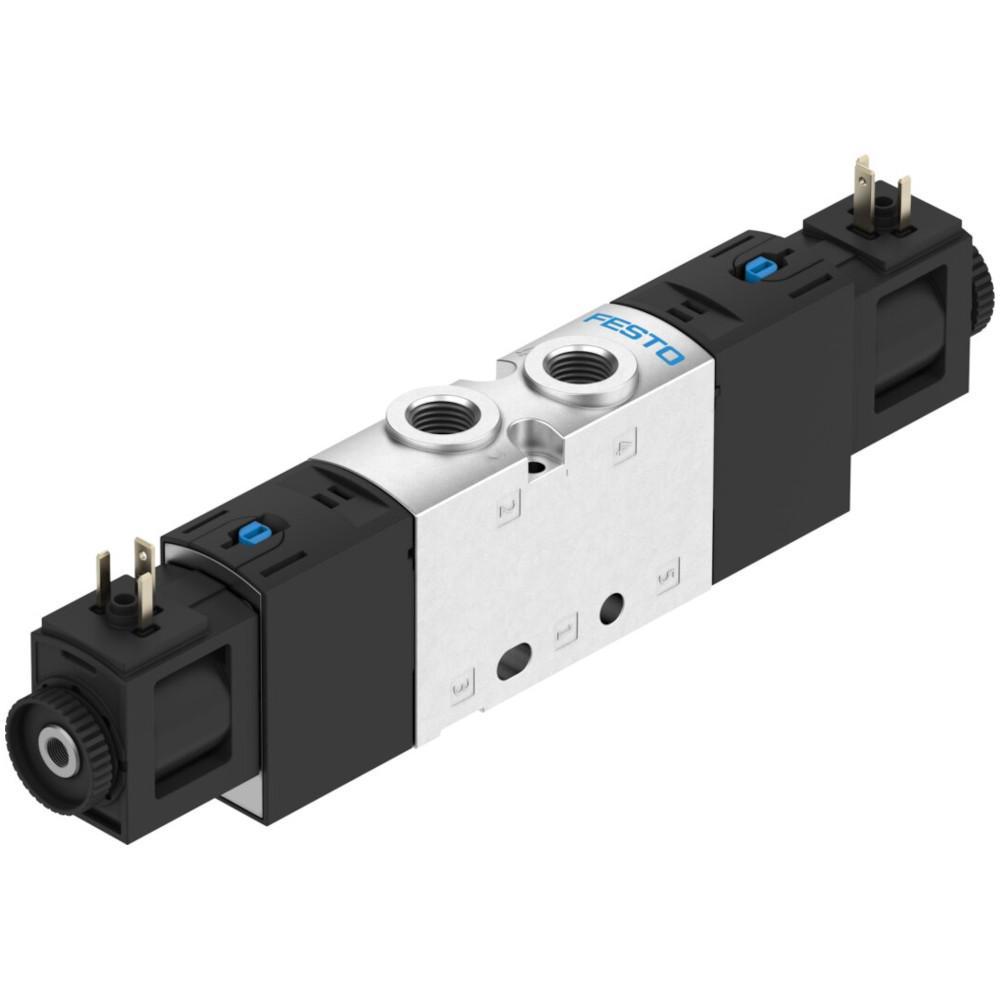

FESTO - Magnetventil VUVS-L20-B52-G18-F7-1C1 - 5/2-vägs bistabil ventil - med magnetspole - elektrisk anslutning typ C - intern eller extern pilotluftförsörjning - pris per styck
(Exemplarisk representation)
Art. nr.:
854005062700
Utförande
| Kontrolllufttillförsel | inre |
| Flödesriktning | inte reversibel |
| Driftstryck | 1,5 till 10 bar |
Användningsområden
- Magnetventil för styrning av pneumatiska applikationer med intern eller extern styrluftförsörjning inom automationsteknik.
- Magnetventilen i VUVS-L20-B52-G18-F7-1C1-serien är en robust, elektriskt manövrerad ventil för 24V DC.
- Den är pilotstyrd, har en strypbar frånluftsfunktion och arbetar med en mjuktätande princip.
- Beroende på variant skiljer den sig åt i flödesriktning, styrlufttillförsel och tryckområde.
- Med LABS-överensstämmelse, IP65-skyddsklassning och flexibel montering är den lämplig för en mängd olika industriella styruppgifter.
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt - på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Flödesriktning - icke-reversibel / reversibel
- Manövreringstyp - elektrisk
- Styrtryck - 1,5 bar till 10 bar med extern styrluftsmatning
- Nominell diameter - 5,7 mm
- Styrlufttillförsel - intern/extern
- Skyddsklass - IP65 med uttag enligt IEC 60529
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Strukturell design - kolvslidventil
- Ventilfunktion - 5/2 monostabil
- Ventilstorlek - 21 mm
- Driftstryck - 1,5 bar till 10 bar / −0,9 bar till 10 bar
- C-värde - 2,9 l/sbar
- b-värde - 0,35
- Normalt nominellt flöde (enligt DIN 1343) - 700 l/min
- Tillåtna spänningsfluktuationer - +/- 10%
- Anslutning styrluft frånluft - M5 för extern styrlufttillförsel
- Godkännande - c UL us - Erkänd (OL)
- Spolens egenskaper - 24 V DC - 2,6 W
- Manuell överstyrning - momentan
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Driftcykel - 100 %
- Höljets material - målat
- Stöttålighet - stöttest enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G1/8
- Anslutningsöppning för andning - ingår ej
- Elektrisk anslutning - Form C enligt EN 175301-803
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur - −10 °C till 60 °C
- Pneumatisk anslutning - G1/8
- Installationsposition - valfri
- Material skruvar - stål, galvaniserat
- Driftspänning - 24V DC
- Kolvventilmaterial - smideslegering av aluminium
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Flödesriktning
Driftstryck
| Artikelnummer | Kontrolllufttillförsel | Flödesriktning | Driftstryck | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|
|
|
854005062700 | inre | inte reversibel | 1,5 till 10 bar |
|
||||
|
|||||||||
|
|
854005087800 | extern | reversibel | -0,9 till 10 bar |
|
||||
|
|||||||||
