FESTO - Magnetventil VUVS-L20-M32U-G18-F7-1C1 - 3/2-vägsventil öppen monostabil - med magnetspole - elektrisk anslutning typ C - pneumatisk eller mekanisk fjäder - intern eller extern pilotluftförsörjning - pris per styck

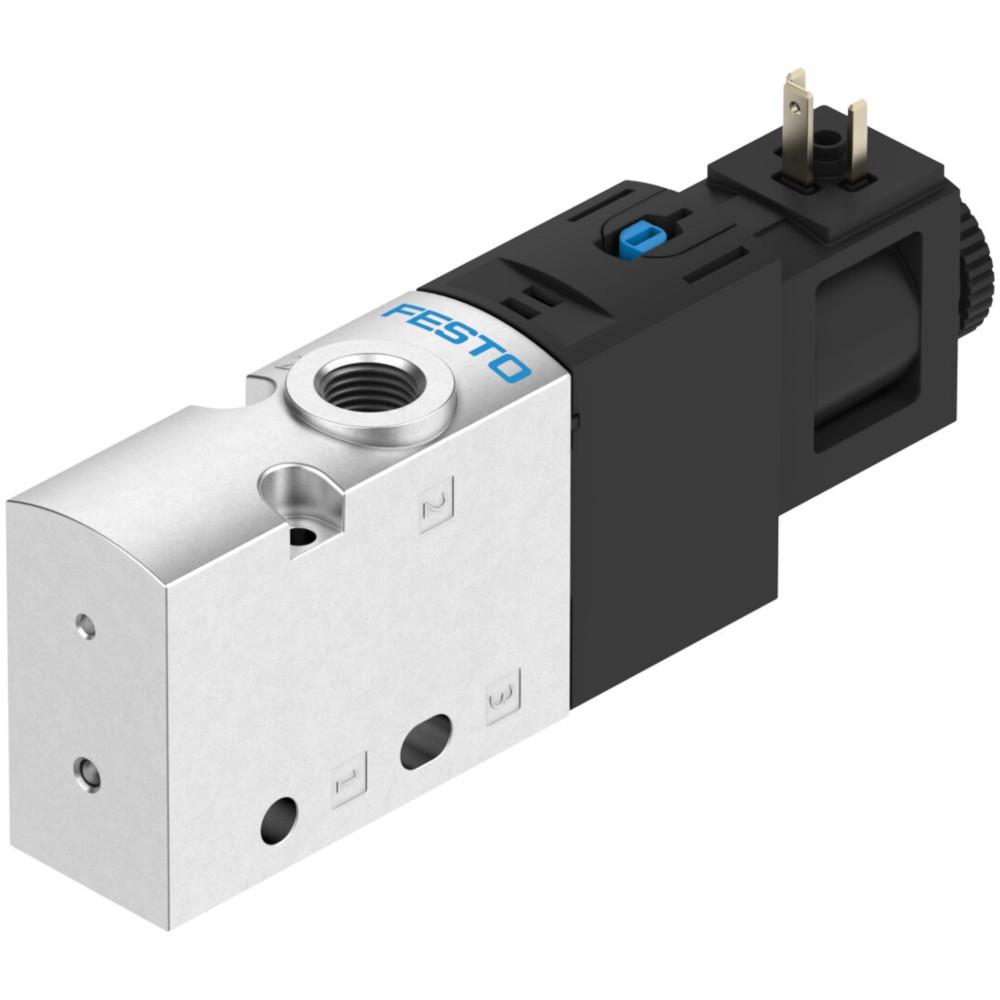

(Exemplarisk representation)
Art. nr.:
854005063200
Utförande
| Återställningstyp | pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
| Slå på/av tiden | 14 ms / 21 ms |
Användningsområden
- Magnetventil för styrning av pneumatiska applikationer med olika återställningstyper och tryckområden inom automationsteknik.
- Magnetventilen i serien VUVS-L20-M32U-G18-F7-1C1 är en robust, elektriskt manövrerad, pilotstyrd ventil med strypbar avgasfunktion och mjuktätande princip.
- Beroende på variant skiljer sig den åt i typ av återställning (mekanisk/pneumatisk), intern/extern styrlufttillförsel och reversibel/icke-reversibel flödesriktning.
- Serien erbjuder lämpliga tryckområden och 3/2-öppen monostabil ventilfunktion för olika kopplingsbehov.
- Installation och drift är praktiska tack vare infästning i kopplingsplinten och IP65-skydd.
- Återställningstyp - pneumatisk fjäder / mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt - på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Flödesriktning - icke-reversibel / reversibel
- Manövreringstyp - elektrisk
- Styrtryck - 2,5 bar till 10 bar med extern styrluftsmatning
- Nominell diameter - 5,7 mm
- Styrlufttillförsel - intern/extern
- Skyddsklass - IP65 med uttag enligt IEC 60529
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Strukturell design - kolvslidventil
- Ventilfunktion - 3/2 öppen monostabil
- Max positiv testpuls vid 0-signal - 1600 µs
- Ventilstorlek - 20 mm
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 700 l/min
- Tillåtna spänningsfluktuationer - +/- 10%
- Godkännande - c UL us - Erkänd (OL)
- Spolens egenskaper - 22 V DC - 1,0 W
- Manuell omställning - låsande / momentan
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 3000 µs
- Höljets material - smideslegering av aluminium
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G1/8
- Anslutningsöppning för andning - ingår ej
- Styrluftsanslutning 12 - M5 för extern styrluftsmatning
- Elektrisk anslutning - Form C enligt EN 175301-803
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur - −10 °C till 60 °C
- Driftstryck - 2,5 bar till 10 bar / −0,9 bar till 10 bar
- Pneumatisk anslutning
- Installationsposition - valfri
- Material skruvar - stål, galvaniserat
- Driftspänning - 24V DC
- Kolvslidmaterial - smides aluminiumlegering
- Pris per styck
Modeller (4)
Begränsa urval
Återställningstyp
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
Slå på/av tiden
| Artikelnummer | Återställningstyp | Kontrolllufttillförsel | Kontrolltryck | Flödesriktning | Driftstryck | Slå på/av tiden | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854005063200 | pneumatisk fjäder | inre | - | inte reversibel | 2,5 till 10 bar | 14 ms / 21 ms |
|
||||
|
||||||||||||
|
|
854005063400 | pneumatisk fjäder | extern | 2,5 till 10 bar | reversibel | -0,9 till 10 bar | 14 ms / 21 ms |
|
||||
|
||||||||||||
|
|
854005063800 | mekanisk fjäder | inre | - | inte reversibel | 2,5 till 10 bar | 15 ms / 28 ms |
|
||||
|
||||||||||||
|
|
854005063700 | mekanisk fjäder | extern | 2,5 till 10 bar | reversibel | -0,9 till 10 bar | 15 ms / 28 ms |
|
||||
|
||||||||||||
