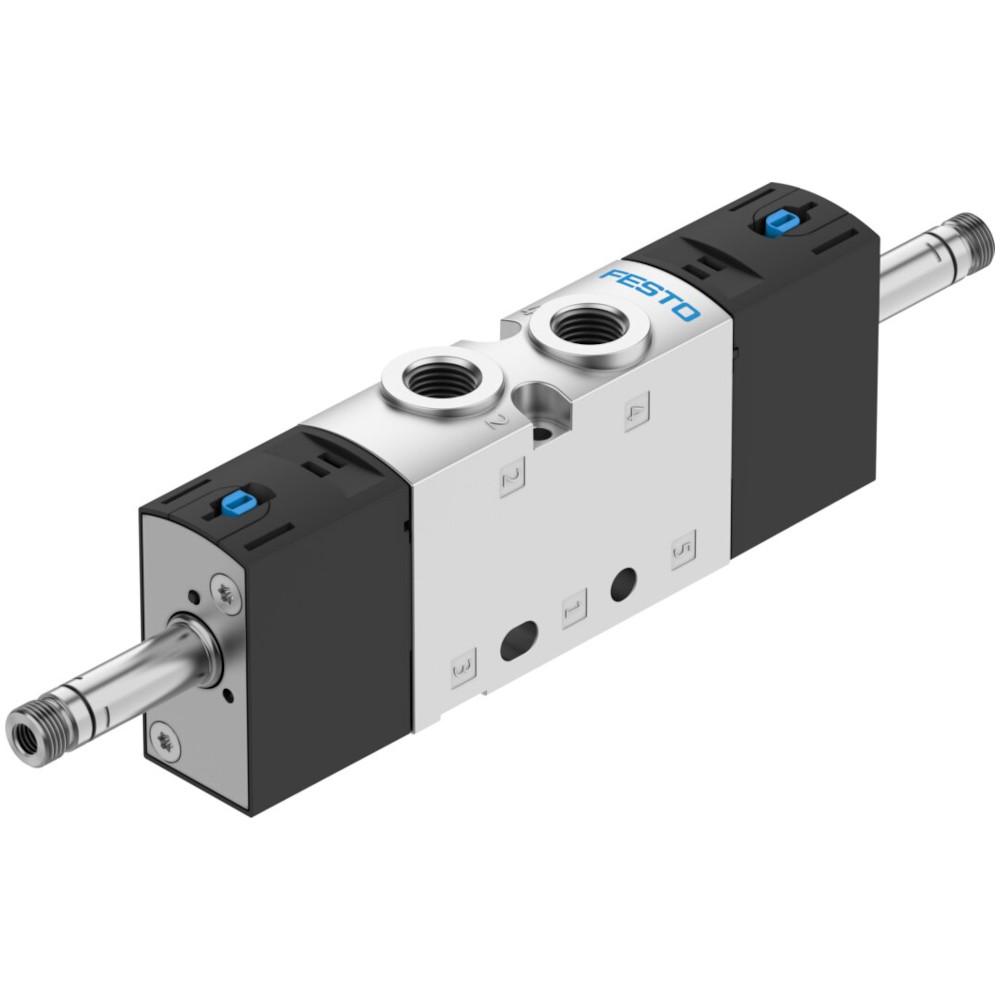

FESTO - Magnetventil VUVS-L20-P53C-G18-F7 - 5/3-vägsventil stängd - utan magnetspole - mekanisk fjäder - intern eller extern pilotluftförsörjning - pris per styck
(Exemplarisk representation)
Art. nr.:
854005061600
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
Användningsområden
- Magnetventil för styrning av pneumatiska applikationer inom automationsteknik.
- Magnetventilen i VUVS-L20-P53C-G18-F7-serien är en elektriskt manövrerad, pilotstyrd 5/3-vägsventil med stängt mittläge.
- Den har en strypbar frånluftsfunktion, en mjuktätande princip och är LABS-kompatibel.
- Varianterna skiljer sig åt i flödesriktning, styrlufttillförsel och styr-/driftstryck.
- Med mekanisk återställning, IP65-skydd och montering på kopplingsplint är ventilen lämplig för en mängd olika industriella tillämpningar.
- Återställningstyp: mekanisk fjäder
- Kontrolltyp: pilotstyrd
- Frånluftsfunktion: strypbar
- LABS-överensstämmelse: VDMA24364-B1/B2-L
- Monteringstyp: valfritt: på kopplingsplint med genomgående hål
- Tätningsprincip: mjuk
- Flödesriktning: icke-reversibel / reversibel
- Manövreringstyp: elektrisk
- Kontrolltryck: 2,5 bar till 10 bar
- Nominell diameter: 5 mm
- Styrluftstillförsel: intern/extern
- Styrmedium: tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation: RoHS-kompatibel
- Omkopplingstid: 24 ms
- Driftsmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Avstängningstid: 42 ms
- Tillslagstid: 13 ms
- Strukturell design: kolvslid
- Renrumsklass: Klass 6 enligt ISO 14644-1
- Ventilfunktion: 5/3 stängd
- Max positiv testpuls vid 0-signal: 1900 µs
- Ventilstorlek: 21 mm
- Driftstryck: 2,5 bar till 10 bar / -0,9 bar till 10 bar
- C-värde: 2,9 l/sbar
- b-värde: 0,35
- Standard nominellt flöde (DIN 1343): 700 l/min
- Anslutning för styrd frånluft: M5
- Godkännande: c UL us - Recognized (OL)
- Styrluftsanslutning: M5
- Pneumatisk anslutning: G1/8
- Manuell omställning: låsande, momentan
- Tätningsmaterial: HNBR NBR
- Korrosionsbeständighetsklass KBK: 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal: 2700 µs
- Höljets material: målad
- Stöttålighet: Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningsbeständighet: Transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet: Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning: G1/8
- Anslutningsöppning för andning: ej ansluten
- Täckning: positiv täckning
- Medium- och omgivningstemperatur: -10 °C till 60 °C
- Installationsposition: valfri
- Material skruvar: stål, galvaniserat
- Kolvventilmaterial: höglegerat rostfritt stål
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
Art. nr.: 854005061600
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
Art. nr.: 854005088000
Utförande
| Kontrolllufttillförsel | extern |
| Kontrolltryck | 2,5 till 10 bar |
| Flödesriktning | reversibel |
| Driftstryck | -0,9 till 10 bar |
