FESTO - Magnetventil VUVS-L20-P53E-G18-F7 - 5/3-vägsventil med avluftning - utan magnetspole - mekanisk fjäder - intern eller extern pilotluftförsörjning - pris per styck

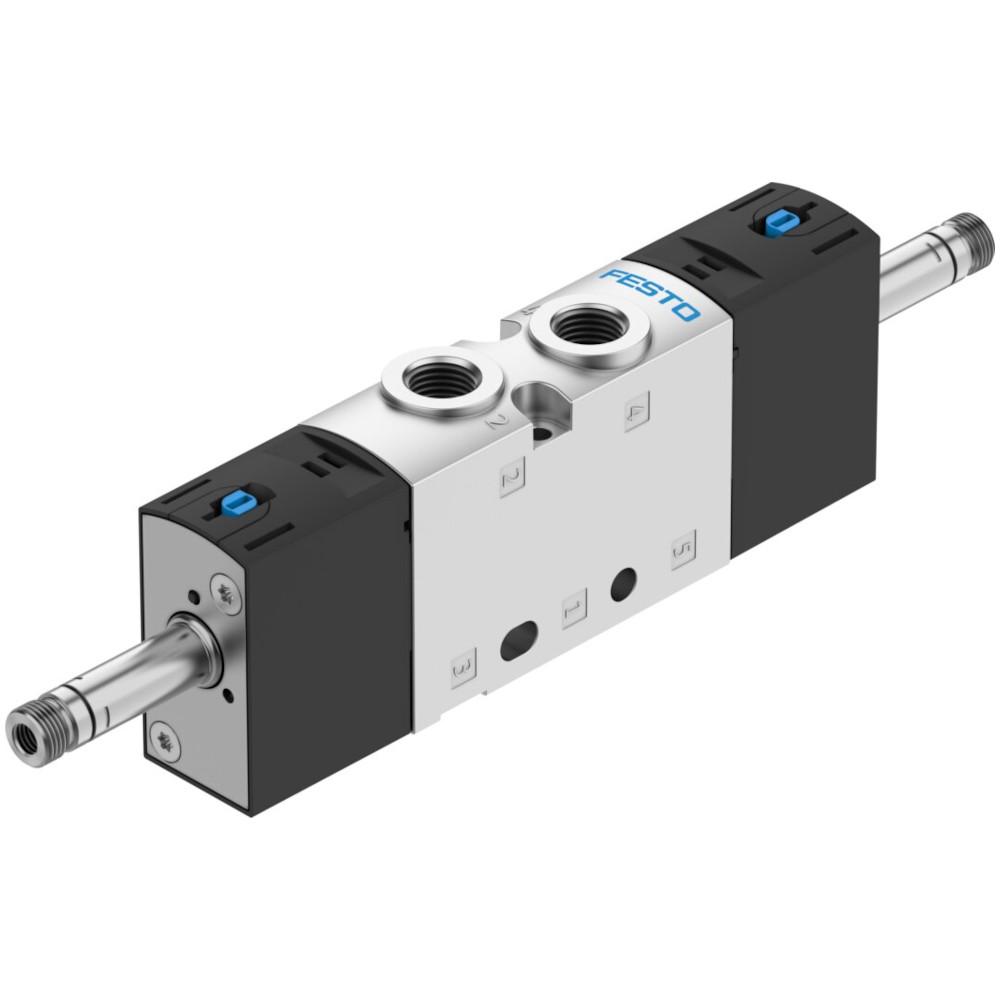

(Exemplarisk representation)
Art. nr.:
854005061400
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
Användningsområden
- Magnetventil för styrning av pneumatiska applikationer inom automationsteknik.
- Magnetventilen i VUVS-L20-P53E-G18-F7-serien är en elektriskt manövrerad, pilotstyrd 5/3-vägsventil med ventilerat mittläge.
- Den har en strypbar frånluftsfunktion och en mjuktätande princip och är LABS-kompatibel.
- Varianterna skiljer sig åt i flödesriktning, styrlufttillförsel och styr-/driftstryckområde.
- Genom att fästa den på en kopplingsplint med genomgående hål blir installationen flexibel och praktisk.
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt - på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Flödesriktning - icke-reversibel / reversibel
- Manövreringstyp - elektrisk
- Kontrolltryck - 2,5 bar till 10 bar
- Nominell diameter - 4,5 mm
- Styrlufttillförsel - intern/extern
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Omkopplingstid - 24 ms
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Avstängningstid - 44 ms
- Tillslagstid - 13 ms
- Strukturell design - kolvslidventil
- Renrumsklass - Klass 6 enligt ISO 14644-1
- Ventilfunktion - 5/3 ventilerad
- Max positiv testpuls vid 0-signal - 1900 µs
- Ventilstorlek - 21 mm
- Driftstryck - 2,5 bar till 10 bar / -0,9 bar till 10 bar
- C-värde - 2,5 l/sbar
- b-värde - 0,35
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 600 l/min
- Anslutning för styrning av frånluft - M5
- Godkännande - c UL us - Erkänd (OL)
- Styrluftsanslutning - M5
- Spolens egenskaper - 24 V DC - 2,6 W
- Pneumatisk anslutning - G1/8
- Manuell omställning - låsning
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 2700 µs
- Driftscykel - 100 %
- Höljets material - målat
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G1/8
- Anslutningsöppning för andning - ingår ej
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur -10 °C till 60 °C
- Installationsposition - valfri
- Material skruvar - stål, galvaniserat
- Kolvventilmaterial - höglegerat rostfritt stål
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
| Artikelnummer | Kontrolllufttillförsel | Kontrolltryck | Flödesriktning | Driftstryck | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
854005061400 | inre | - | inte reversibel | 2,5 till 10 bar |
|
||||
|
||||||||||
|
|
854005088600 | extern | 2,5 till 10 bar | reversibel | -0,9 till 10 bar |
|
||||
|
||||||||||
