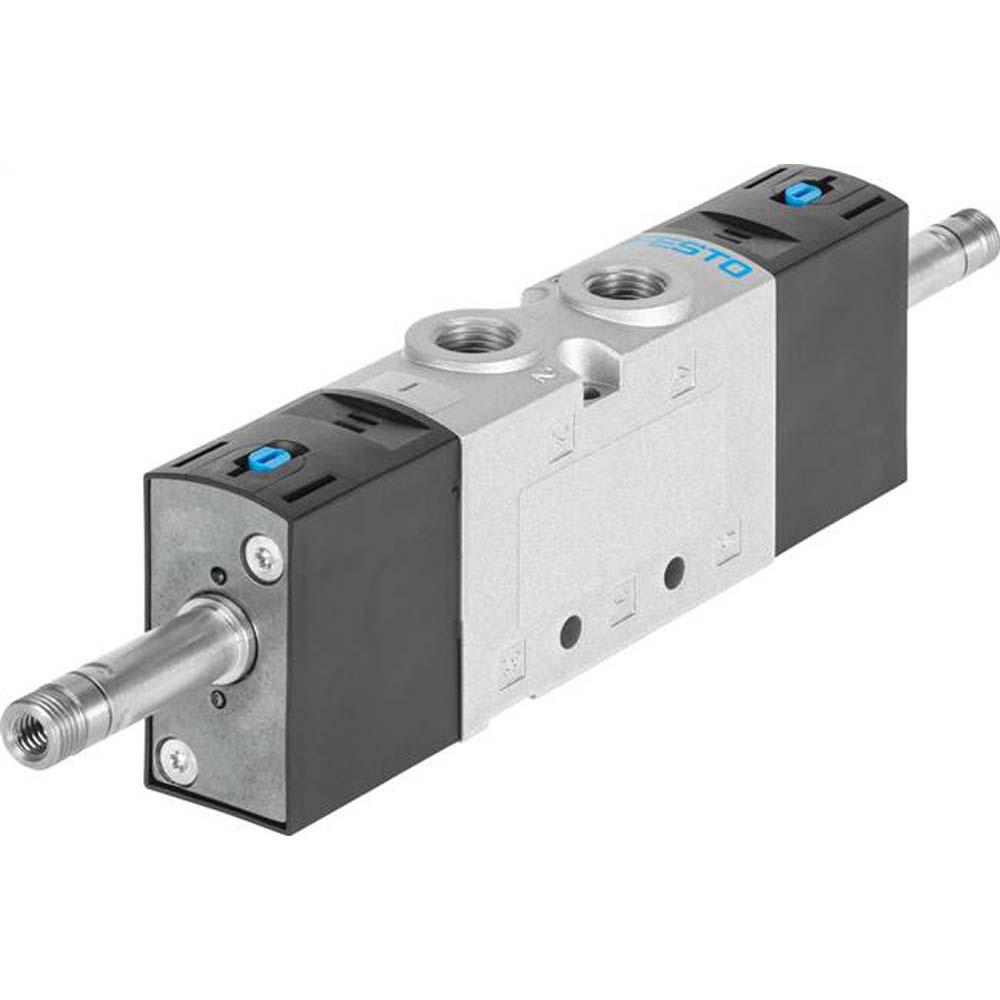

FESTO - Magnetventil VUVS-L25-B52-G14-F8 - 5/2-vägs bistabil ventil - utan magnetspole - intern eller extern pilotluftförsörjning - pris per styck
(Exemplarisk representation)
Art. nr.:
854005072200
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 1,5 till 10 bar |
Användningsområden
- 5/2-vägs magnetventilen är lämplig för pneumatiska styr- och regleringsuppgifter i automatiserade system där tryckluften måste kopplas om tillförlitligt.
- Magnetventilen VUVS-L25-B52-G14-F8 är en kompakt 5/2-vägs magnetventil med en nominell diameter på 6,9 mm och G1/4-anslutningar.
- Den arbetar inom ett driftstryckområde på −0,9 till 10 bar och är konstruerad för styrtryck från 1,5 bar.
- Beroende på version har den intern eller extern styrlufttillförsel.
- Med skyddsklass IP65 är ventilen skyddad mot damm och stänkvatten och är lämplig för kontinuerlig drift i industriella miljöer.
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt: på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Nominell diameter - 6,9 mm
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Omkopplingstid - 11 ms
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Strukturell design - kolvslid
- Renrumsklass - Klass 6 enligt ISO 14644-1
- Ventilfunktion - 5/2 bistabil
- Max positiv testpuls vid 0-signal - 2000 µs
- Ventilstorlek - 26,5 mm
- C-värde - 5,6 l/sbar
- b-värde - 0,4
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 1300 l/min
- Styrning av frånluftsanslutning 84 - M5
- Styrning av frånluftsanslutning 82 - M5
- Godkännande - c UL us - Erkänd (OL)
- Certifikatutfärdande organ - DNVGL-TAA000011J
- Pneumatisk anslutning - G1/4
- Manuell omställning - låsning
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 3600 µs
- Höljets material - målat
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G1/4
- Anslutningsöppning för andning - ingår ej
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur -10 °C till 60 °C
- Installationsposition - valfri
- Material skruvar - stål, galvaniserat
- Kolvslidmaterial - smides aluminiumlegering
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
Art. nr.: 854005072200
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 1,5 till 10 bar |
Art. nr.: 854005072300
Utförande
| Kontrolllufttillförsel | extern |
| Kontrolltryck | 1,5 till 10 bar |
| Flödesriktning | reversibel |
| Driftstryck | -0,9 till 10 bar |
