FESTO - Magnetventil VUVS-L30-B52-G38-F8-1B2 - 5/2-vägs bistabil ventil - med magnetspole - elektrisk anslutning typ B - intern eller extern pilotluftförsörjning - pris per styck

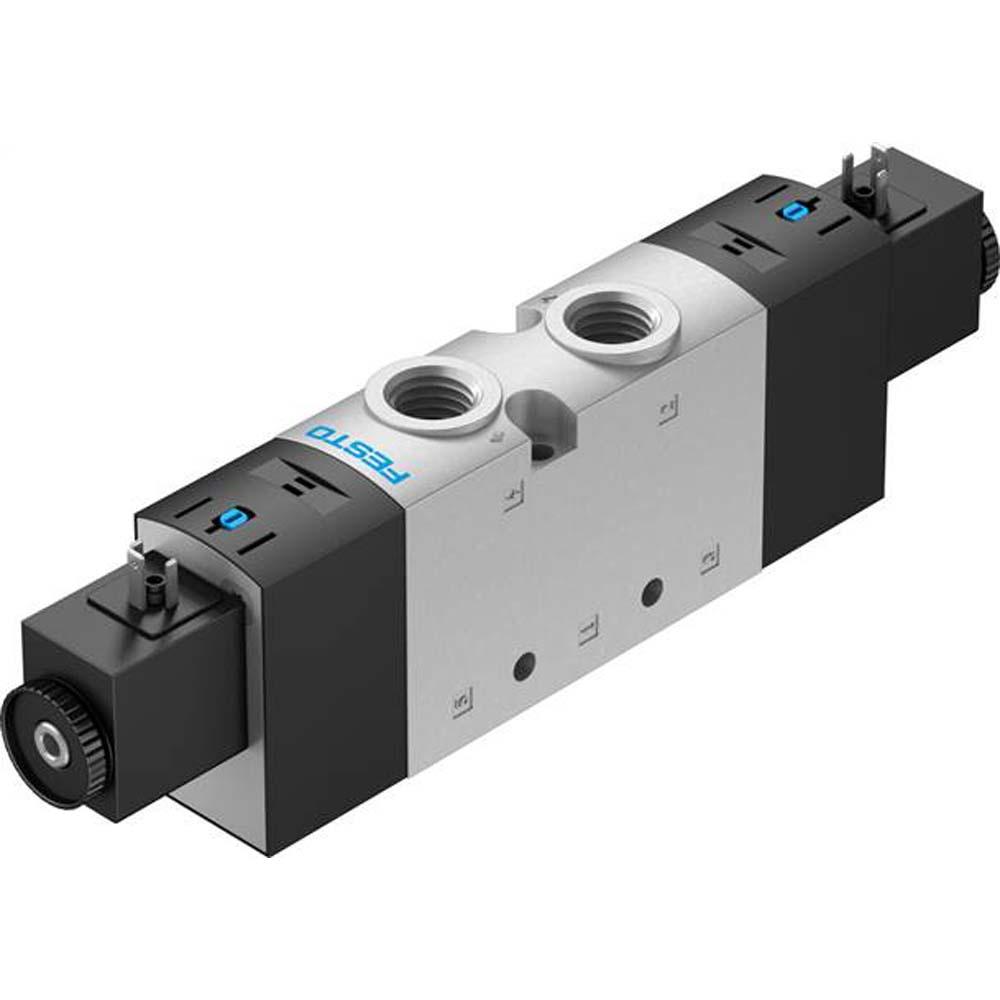

(Exemplarisk representation)
Art. nr.:
854005081900
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 1,5 till 10 bar |
Användningsområden
- 5/2-vägs magnetventilen är lämplig för pneumatiska styr- och regleringsuppgifter i automatiserade system där tryckluften måste kopplas om tillförlitligt.
- Magnetventilen VUVS-L30-B52-G38-F8-1B2 är en robust 5/2-vägs magnetventil med en nominell diameter på 9,4 mm och G3/8-anslutningar.
- Den arbetar inom ett driftstryckområde på 1,5 till 10 bar (ej reversibelt) eller −0,9 till 10 bar (reversibelt).
- Båda versionerna erbjuder tillförlitlig styrning i pneumatiska applikationer.
- Tack vare sin kompakta design och flexibla varianter kan den användas universellt inom industriell pneumatik.
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt: på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Nominell diameter - 9,4 mm
- Skyddsklass - IP65 med uttag enligt IEC 60529
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Omkopplingstid - 13 ms
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Strukturell design - kolvslidventil
- Renrumsklass - Klass 6 enligt ISO 14644-1
- Ventilfunktion - 5/2 bistabil
- Max positiv testpuls vid 0-signal - 2000 µs
- Ventilstorlek - 31 mm
- Sjöfartsklassificering - se certifikat
- C-värde - 9,9 l/sbar
- b-värde - 0,4
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 2300 l/min
- Styrning av frånluftsanslutning 84 - M5
- Tillåtna spänningsfluktuationer - +/- 10%
- Styrning av frånluftsanslutning 82 - M5
- Styrluftsanslutning 12 - G1/8 för extern styrluftsmatning
- Godkännande - c UL us - Erkänd (OL)
- Certifikatutfärdande organ - DNVGL-TAA000011J
- Spolens karakteristik - 24 V DC: 3,3 W
- Pneumatisk anslutning - G3/8
- Manuell omställning - låsning
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 3600 µs
- Driftscykel - 100 %
- Höljets material - målat
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G3/8
- Anslutningsöppning för andning - ingår ej
- Elanslutning - Form B enligt branschstandard (11 mm)
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur -10 °C till 60 °C
- Installationsposition - valfri
- Material skruvar - stål, förnicklat
- Driftspänning - 24V DC
- Kolvventilmaterial - smideslegering av aluminium
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
| Artikelnummer | Kontrolllufttillförsel | Kontrolltryck | Flödesriktning | Driftstryck | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
854005081900 | inre | - | inte reversibel | 1,5 till 10 bar |
|
||||
|
||||||||||
|
854005082000 | extern | 1,5 till 10 bar | reversibel | -0,9 till 10 bar |
|
||||
|
||||||||||
