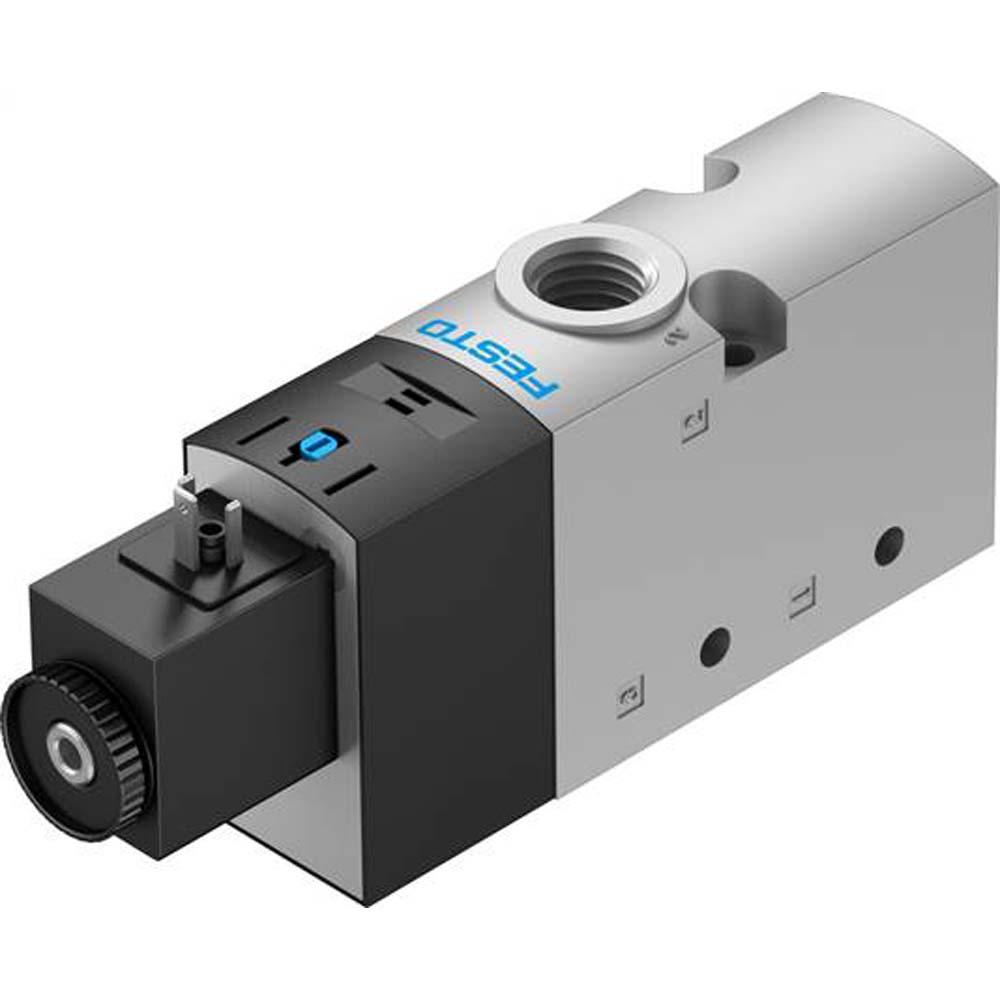

FESTO - Magnetventil VUVS-L30-M32C-G38-F8-1C1 - 3/2-vägsventil stängd - med magnetspole - elektrisk anslutning typ C - pneumatisk eller mekanisk fjäder - intern eller extern pilotluftförsörjning - pris per styck
(Exemplarisk representation)
Art. nr.:
854005077400
Utförande
| Återställningstyp | pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
| C-värde | 9,8 l/sbar |
| Slå på/av tiden | 19 ms / 36 ms |
Användningsområden
- 3/2-vägs magnetventilen är lämplig för pneumatiska styr- och regleringsuppgifter i automatiserade system där tryckluften måste kopplas om tillförlitligt.
- Magnetventilen VUVS-L30-M32C-G38-F8-1C1 är en kraftfull 3/2-vägs magnetventil med en nominell diameter på 9,4 mm och G3/8-anslutningar.
- Den är konstruerad för driftstryck på −0,9 till 10 bar (reversibel) eller 2,5 till 10 bar (icke-reversibel) och växlar med tider på 16 till 58 ms.
- Beroende på version är styrluftsmatningen intern eller extern, med ytterligare anslutningar för luftfjäder och styrluft i G1/8.
- Tack vare sin robusta design och snabba kopplingsegenskaper är ventilen lämplig för krävande pneumatiska applikationer.
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt: på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Nominell diameter - 9,4 mm
- Skyddsklass - IP65 med uttag enligt IEC 60529
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Strukturell design - kolvslidventil
- Renrumsklass - Klass 6 enligt ISO 14644-1
- Ventilfunktion - 3/2 stängd monostabil
- Max positiv testpuls vid 0-signal - 2000 µs
- Ventilstorlek - 31 mm
- b-värde - 0,3
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 2300 l/min
- Tillåtna spänningsfluktuationer - +/- 10%
- Styrning av frånluftsanslutning 82 - M5
- Styrluftsanslutning 12 - G1/8 för extern styrluftsmatning
- Godkännande - c UL us - Erkänd (OL)
- Spolens karakteristik - 24 V DC: 3,3 W
- Manuell omställning - låsning
- Tätningsmaterial - HNBR NBR
- Pneumatisk anslutning - G3/8
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 3600 µs
- Driftscykel - 100 %
- Höljets material - målat
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G3/8
- Anslutningsöppning för andning - ingår ej
- Elektrisk anslutning - Form C enligt EN 175301-803
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur -10 °C till 60 °C
- Installationsposition - valfri
- Material skruvar - stål, förnicklat
- Driftspänning - 24V DC
- Kolvslidmaterial - smides aluminiumlegering
- Pris per styck
Modeller (4)
Begränsa urval
Återställningstyp
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
C-värde
Slå på/av tiden
Art. nr.: 854005077400
Utförande
| Återställningstyp | pneumatisk fjäder |
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
| C-värde | 9,8 l/sbar |
| Slå på/av tiden | 19 ms / 36 ms |
Art. nr.: 854005077500
Utförande
| Återställningstyp | pneumatisk fjäder |
| Kontrolllufttillförsel | extern |
| Kontrolltryck | 2,5 till 10 bar |
| Flödesriktning | reversibel |
| Driftstryck | -0,9 till 10 bar |
| C-värde | 9,8 l/sbar |
| Slå på/av tiden | 19 ms / 36 ms |
Art. nr.: 854005077600
Utförande
| Återställningstyp | mekanisk fjäder |
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
| C-värde | 9,9 l/sbar |
| Slå på/av tiden | 16 ms / 58 ms |
Art. nr.: 854005077700
Utförande
| Återställningstyp | mekanisk fjäder |
| Kontrolllufttillförsel | extern |
| Kontrolltryck | 2,5 till 10 bar |
| Flödesriktning | reversibel |
| Driftstryck | -0,9 till 10 bar |
| C-värde | 9,9 l/sbar |
| Slå på/av tiden | 16 ms / 58 ms |
