FESTO - Magnetventil VUVS-L30-P53E-G38-F8 - 5/3-vägsventil med avluftning - utan magnetspole - mekanisk fjäder - intern eller extern pilotluftförsörjning - pris per styck

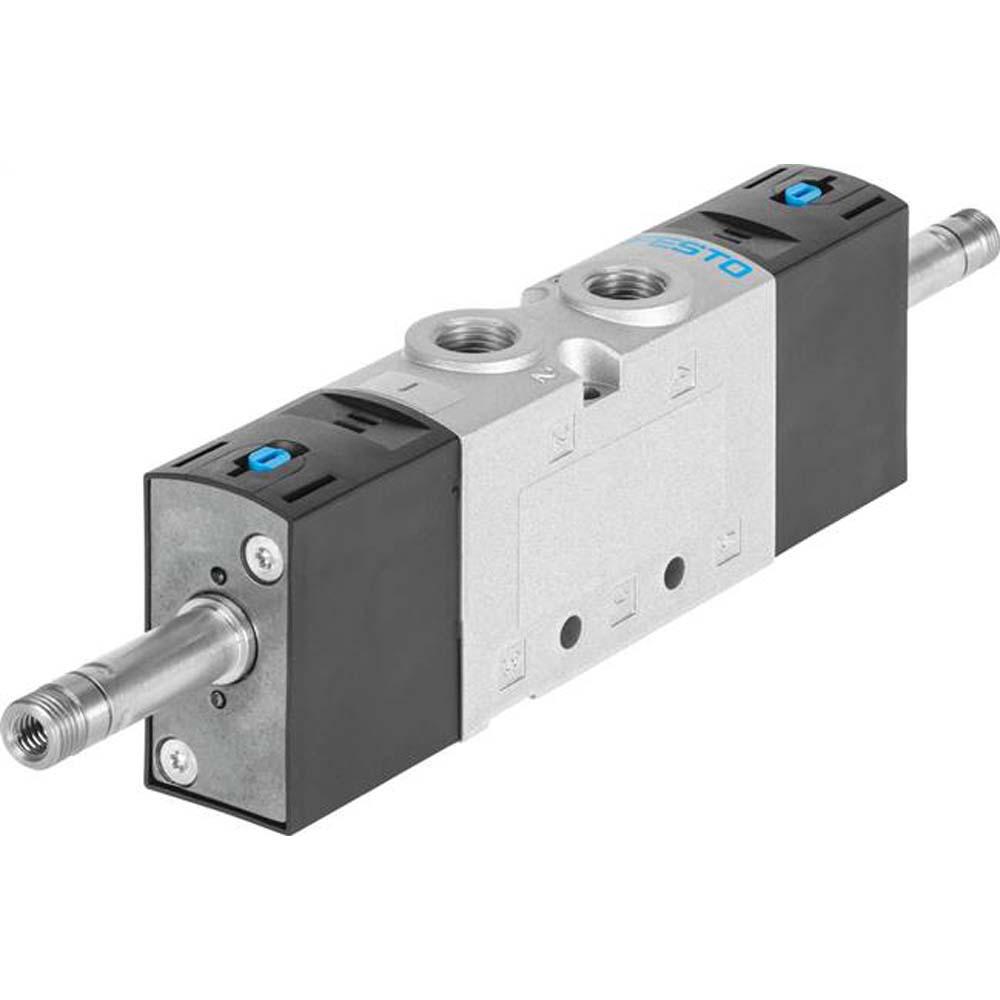

(Exemplarisk representation)
Art. nr.:
854005083600
Utförande
| Kontrolllufttillförsel | inre |
| Kontrolltryck | - |
| Flödesriktning | inte reversibel |
| Driftstryck | 2,5 till 10 bar |
Användningsområden
- Magnetventilen används i pneumatiska styrningar och är lämplig för applikationer med medelhögt flöde och snabba kopplingstider.
- Magnetventilen VUVS-L30-P53E-G38-F8 är en 5/3-vägsventil i kolvslidutförande med en ventilstorlek på 31 mm.
- Den har en nominell diameter på 8,1 mm och uppnår ett flöde på 1600 l/min.
- Omkopplingstiderna är korta, vilket möjliggör exakt styrning av tryckluftssystem.
- Ventilen kan användas upp till 10 bar.
- Återställningstyp - mekanisk fjäder
- Kontrolltyp - pilotstyrd
- Frånluftsfunktion - strypbar
- LABS-överensstämmelse - VDMA24364-B1/B2-L
- Monteringstyp - valfritt: på kopplingsplint med genomgående hål
- Tätningsprincip - mjuk
- Manövreringstyp - elektrisk
- Nominell diameter - 8,1 mm
- Styrmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Materialinformation - RoHS-kompatibel
- Omkopplingstid - 36 ms
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Avstängningstid - 74 ms
- Tillslagstid - 20 ms
- Strukturell design - kolvslidventil
- Renrumsklass - Klass 6 enligt ISO 14644-1
- Ventilfunktion - 5/3 ventilerad
- Max positiv testpuls vid 0-signal - 2000 µs
- Ventilstorlek - 31 mm
- Sjöfartsklassificering - se certifikat
- C-värde - 7,1 l/sbar
- b-värde - 0,4
- Standard nominellt flöde (normaliserat enligt DIN 1343) - 1600 l/min
- Styrning av frånluftsanslutning 84 - M5
- Styrning av frånluftsanslutning 82 - M5
- Godkännande - c UL us - Erkänd (OL)
- Certifikatutfärdande organ - DNVGL-TAA000011J
- Pneumatisk anslutning - G3/8
- Manuell omställning - låsning
- Tätningsmaterial - HNBR NBR
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Max negativ testpuls med 1 signal - 3600 µs
- Höljets material - målat
- Stöttålighet - Stöttest med allvarlighetsgrad 2 enligt FN 942017-5 och EN 60068-2-27
- Utmattningshållfasthet - transporttest med allvarlighetsgrad 2 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning om drift-/styrmediet - Oljedrift möjlig (krävs för vidare drift)
- Pneumatisk arbetsanslutning - G3/8
- Anslutningsöppning för andning - ingår ej
- Överlappning - positiv överlappning
- Medium- och omgivningstemperatur -10 °C till 60 °C
- Installationsposition - valfri
- Material skruvar - stål, förnicklat
- Kolvventilmaterial - smideslegering av aluminium
- Pris per styck
Modeller (2)
Begränsa urval
Kontrolllufttillförsel
Kontrolltryck
Flödesriktning
Driftstryck
| Artikelnummer | Kontrolllufttillförsel | Kontrolltryck | Flödesriktning | Driftstryck | Pris exkl moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
854005083600 | inre | - | inte reversibel | 2,5 till 10 bar |
|
||||
|
||||||||||
|
854005083700 | extern | 2,5 till 10 bar | reversibel | -0,9 till 10 bar |
|
||||
|
||||||||||
