Art. nr.:
854403507800
Användningsområden
- Tryckuppbyggnads- och avluftningsventilen används för säker tryckreglering i pneumatiska system.

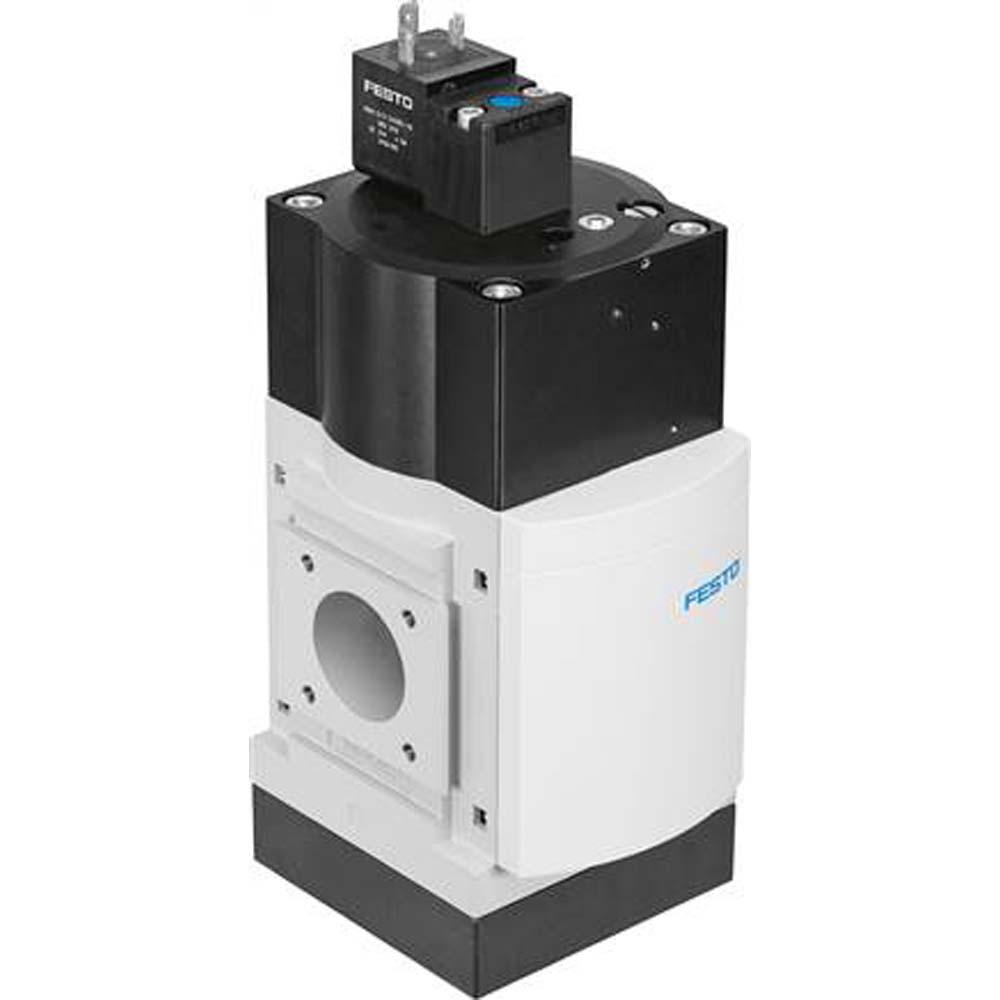

- Tryckuppbyggnads- och avluftningsventilen MS9-SV-GC-V24-S-VS är en högpresterande säkerhetsventil för kontrollerad tryckuppbyggnad och avluftning i stora pneumatiska system.
- Den arbetar med en förstyrd mekanisk fjäderåtergång, vilket garanterar säker ventilation vid strömavbrott.
- Ventilen har en strypfri avluftningsfunktion, vilket garanterar en konsekvent snabb och tillförlitlig tryckavlastning.
- Med ett nominellt flöde på 8 300 till 16 550 l/min och ett driftstryckområde på 3,5 till 16 bar är den idealisk för högpresterande applikationer.
- Ljudtrycksnivån är 93 dB(A) och spoleffekten är 8,4 W vid 24 V DC.
- Normalt nominellt flöde (normaliserat enligt DIN 1343) - 8300 l/min till 16550 l/min
- Tillåtna spänningsfluktuationer - +/- 10%
- Nominell driftspänning DC - 24 V
- Spolspecifikationer - 24 V DC: 8,4 W
- Ljudtrycksnivå - 93 dB(A)
- Storlek - 9
- Serie - MS
- Pneumatisk anslutning 3 - G1 1 NPT
- Manometeranslutning - G1/8 G1/4
- Elektrisk anslutning - Form A-kontakt enligt EN 175301-803, fyrkantig design
- Säkerhetsfunktion - ventilation
- Driftstryck - 3,5 bar till 16 bar
- Manuell drift - ingen
- Returtyp - mekanisk fjäder
- Kontrolltyp - förstyrd
- Avgasfunktion - ej justerbar
- Tätningsmaterial - NBR
- LABS-efterlevnad - VDMA24364-B1/B2-L
- CE-märkning (se försäkran om överensstämmelse) - enligt EU:s EMC-direktiv, EU:s maskindirektiv, EU:s RoHS-direktiv
- Monteringstyp - kabelinstallation med tillbehör
- Tätningsprincip - mjuk
- Korrosionsbeständighetsklass KBK - 2 - måttlig korrosionsbelastning
- Driftstyp - elektrisk
- Material i bottenlock - PA
- Driftscykel - 100 %
- Höljets material - pressgjuten aluminium
- Stöttålighet - Stöttest med allvarlighetsgrad 1 enligt FN 942017-5 och EN 60068-2-27
- Vibrationstålighet - Transporttest med allvarlighetsgrad 1 enligt FN 942017-4 och EN 60068-2-6
- Anmärkning angående drift-/styrmedium - Smörjd drift möjlig (krävs för fortsatt drift)
- Skyddsklass - IP65
- Rutmått - 90 mm
- Prestandanivå (PL) - Blödning / upp till kategori 1, prestandanivå c
- Materialinformation - RoHS-kompatibel
- Driftsmedium - tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Omgivningstemperatur - 0 °C till 60 °C
- Medeltemperatur - 0 °C till 60 °C
- Förvaringstemperatur - 0 °C till 60 °C
- UKCA-märke (se försäkran om överensstämmelse) - enligt brittiska föreskrifter för EMC, enligt brittiska föreskrifter för maskiner, enligt brittiska RoHS-föreskrifter
- Produktvikt - 3200 g
- Konstruktiv design - kolvventil
- Lockmaterial - smideslegering av aluminium
- Installationsposition - valfri
- Ventilfunktion - tryckuppbyggnadsfunktion
- Symbol - 995240
- Normalt flöde vid avluftning 0,6->0 MPa (6->0 bar, 87->0 psi) - 19730 l/min till 21720 l/min
- Kolvventilmaterial - mässing
