Användningsområden
- ISO-cylindern C95SDT är lämplig för applikationer med vridrörelser och växlande monteringslägen, särskilt inom automationsteknik och allmän maskinteknik.
- Den används företrädesvis i system med dynamiska belastningar och begränsat utrymme.
- Typiska tillämpningssektorer inkluderar transportbandsteknik, förpackningsindustrin och specialmaskinkonstruktion.

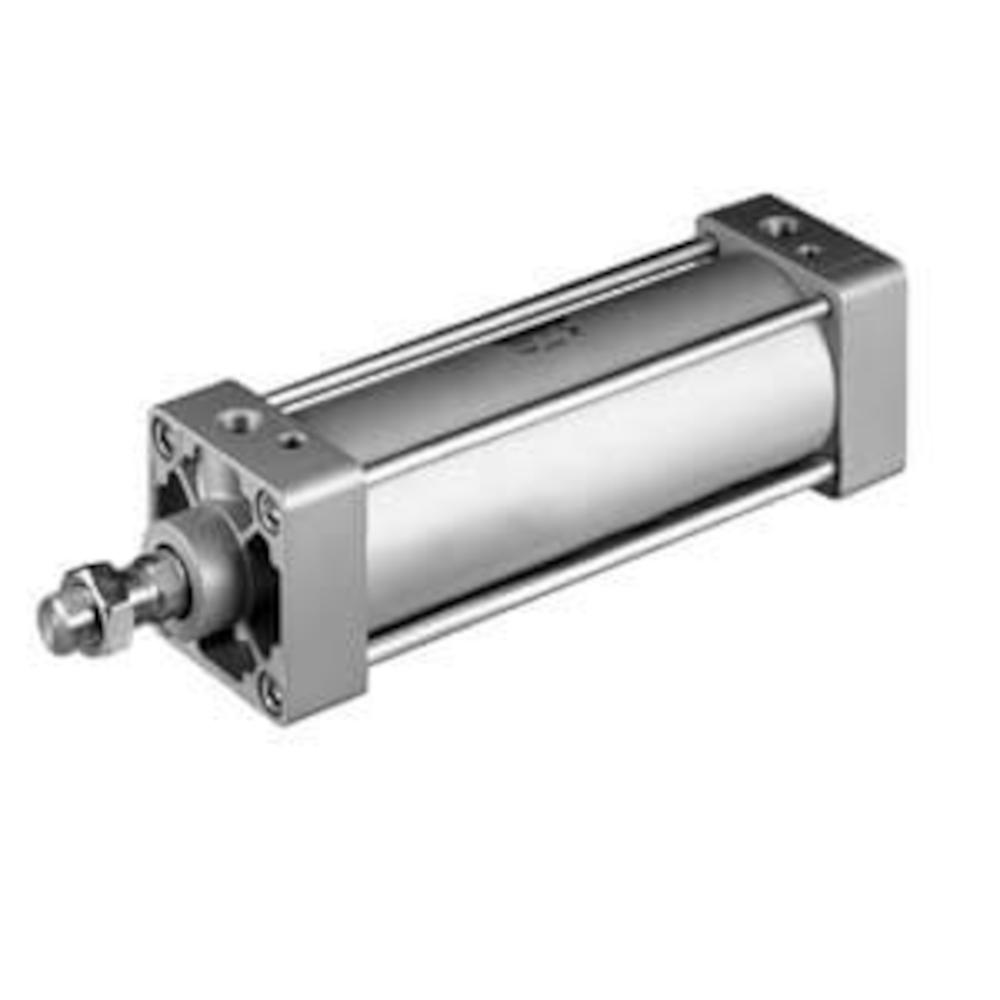

- ISO-cylindern C95SDB är en dubbelverkande pneumatisk cylinder med ett profilerat aluminiumhus och en inbyggd magnet för positionsavkänning.
- Den har justerbar pneumatisk dämpning i båda ändar och är utrustad med en höghållfast, enkelsidig kolvstång i stål.
- Designen är lätt att underhålla och byggd för lång livslängd.
- Material bälg/cylinderkåpa - gjuten aluminium
- Cylinderrör/kolv/kolvdistansmaterial - aluminiumlegering
- Kolvstångsmaterial - kolstål
- Material dämpningshylsor - valsat stål
- Glidlagermaterial - lagerlegering
- Tätningsmaterial - NBR
- Funktion - Dubbelverkande
- Medium - Tryckluft
- Testtryck - 15 bar
- Max. driftstryck - 10 bar
- Minsta driftstryck - 0,5 bar
- Omgivnings- och medietemperatur - Utan signalgivare -10 till 70 °C (ej fryst) / Med signalgivare -10 till 60 °C (ej fryst)
- Smörjfett - Inte nödvändigt (livstidssmörjning)
- Kolvhastighet - 50 till 500 mm/s
- Dämpning - Båda sidor (pneumatisk ändlägesdämpning)
- Gängtolerans - JIS klass 2
- Montering - med mittre vridfäste
- Enligt ISO 15552 / ISO 6431 / CETOP RP43P / VDMA 24562
- Pneumatisk anslutning - G 3/4" (kolv-Ø 160 och 200 mm) / G 1" (kolv-Ø 250 mm)
- Kolvstångsgänga - M36 x 2 eller M42 x 2
- Kolvdiameter - 160 till 250 mm
- Slaglängd - 100 till 1000 mm
- Nyckelstorlek - 36 eller 46 mm
- Bredd - 264 till 400 mm
- Djup - 200 till 320 mm
- Längd - 438 till 1399 mm
- Vikt - 20,7 till 137,5 kg
