Användningsområden
- Kompaktcylindern CDQMB används i automations- och monteringslinjer där exakta, vridfria rörelser krävs.
- Det genomgående hålet möjliggör användning i system med varierande monteringsförhållanden.
- Typiska tillämpningar inkluderar fastspänning, styrning och positionering inom hanteringsteknik och tillverkning.

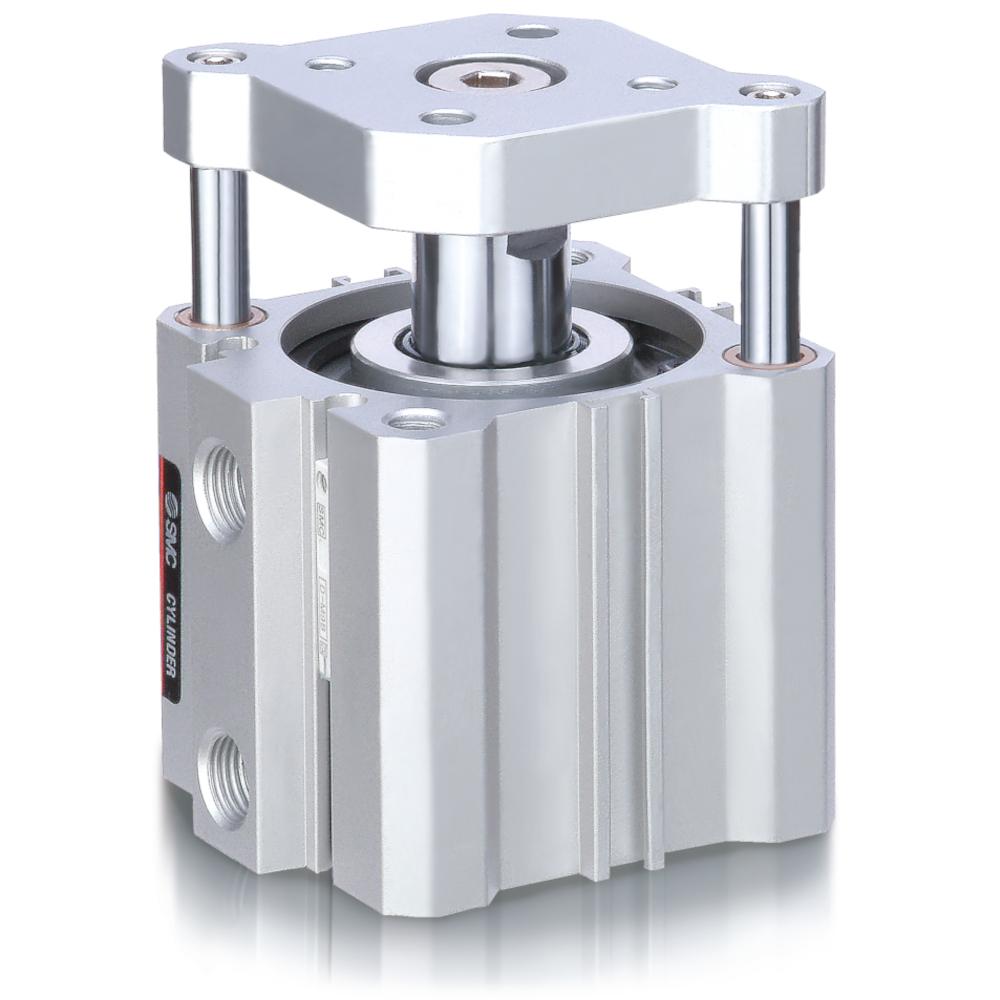

- Den dubbelverkande kompaktcylindern CDQMB med styrstänger och styrplatta, elastisk dämpning på båda sidor och magnetring säkerställer exakta och stabila rörelser i en kompakt design.
- Styrstängerna förhindrar vridning och absorberar sidokrafter, vilket möjliggör exakta lyftrörelser även under belastning.
- Det genomgående hålet möjliggör flexibel montering på plana ytor uppifrån eller underifrån.
- Den elastiska dämpningen säkerställer en jämn åktur och minskar stötar.
- Tack vare styrstången och plattan kan arbetsstyckena monteras direkt.
- CDQM-serien har samma monteringsmått som CDQ2-serien, men jämfört med CDQ2K-serien har den fyra gånger högre tvärgående lastmotstånd och en vridningstolerans på ±0,2°.
- Cylinderrörsmaterial - aluminiumlegering, hårdanodiserad
- Kolvmaterial - kromerad aluminiumlegering
- Kolvstångsmaterial - rostfritt stål
- Material tryckring, platta - aluminiumlegering, anodiserad
- Styrstångsmaterial - rostfritt stål, hårdförkromad
- Dämpningsskivans material - uretan
- Materialavstrykare, tätningar - NBR
- Verkningsmekanism - dubbelverkande
- Medium - Tryckluft
- Monteringstyp - genomgående hål
- Testtryck - 15 bar
- Max. driftstryck - 10 bar
- Minsta driftstryck - 1,2 bar (kolvdiameter 12 och 16 mm) / 1,0 bar (kolvdiameter 20 och 25 mm)
- Rotationstolerans - ±0,2° (kolv-Ø 12 och 16 mm) / ±0,1° (kolv-Ø 20 och 25 mm)
- Omgivnings- och medietemperatur - Utan signalgivare: -10 till 70 °C (ej fryst) / Med signalgivare: -10 till 60 °C (ej fryst)
- Smörjfett - Inte nödvändigt (livstidssmörjning)
- Dämpning - elastisk, på båda sidor
- Kolvhastighet - 50 till 500 mm/s
- Kolvdiameter - 12 till 25 mm
- Slaglängd - 5 till 50 mm
- Bredd/höjd - 25 till 40 mm
- Längd - 36,5 till 95,5 mm
- Vikt - 52 till 331 g
- Pris per styck
