Användningsområden

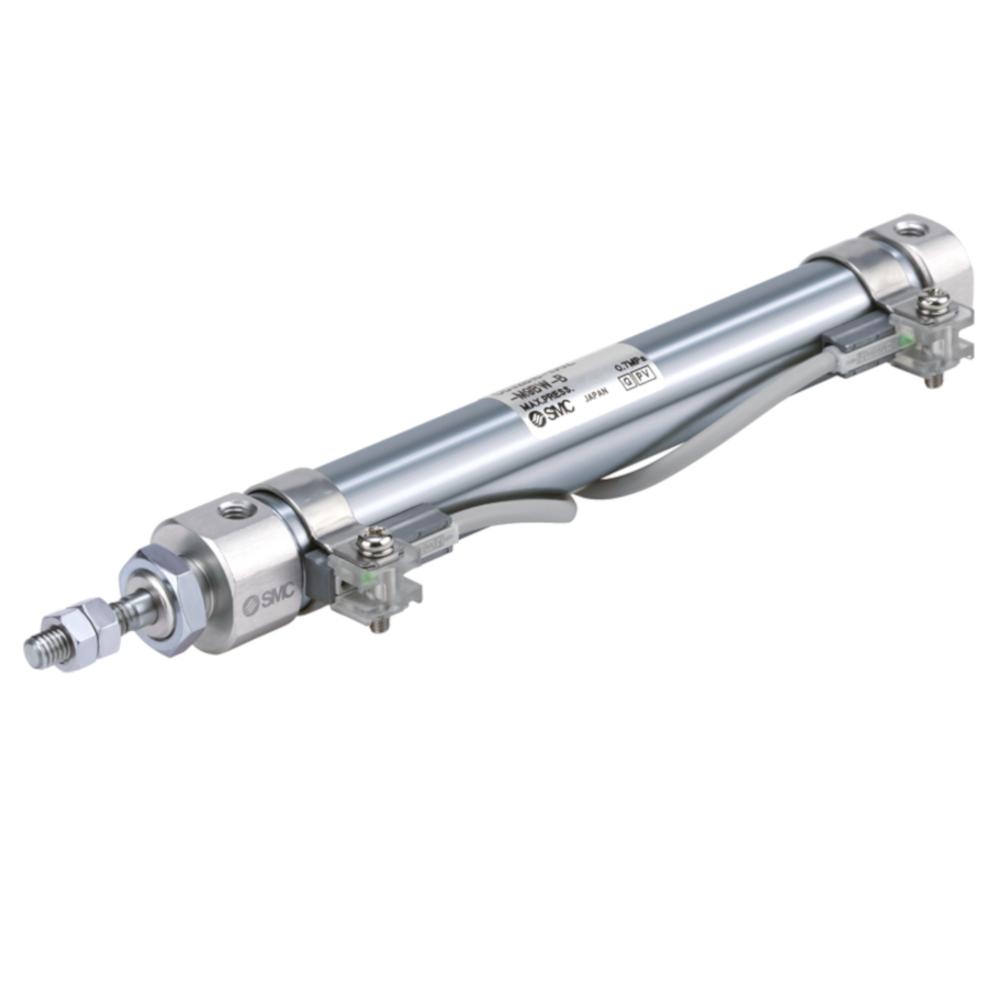

- Miniatyrcylindern CDJ2B-Z är lämplig för standardapplikationer inom automation och monteringsteknik.
- Den används när tillförlitlig, linjär rörelse i ett begränsat utrymme krävs.
- Typiska tillämpningar inkluderar mindre hanterings-, matnings- och positioneringsuppgifter.
- Miniatyrcylindern CDJ2B-Z i sin grundversion är dubbelverkande och utrustad med en integrerad magnet för positionsavkänning.
- Höljet av anodiserad aluminium och den härdade kolvstången i rostfritt stål säkerställer exakta rörelser i en kompakt design.
- Den elastiska dämpningen säkerställer en jämn åktur och lång livslängd.
- Den inbyggda magneten möjliggör positionsavsökning via en signalgivare.
- Material: Topplock, packningshållare (endast Ø 6 mm), cylinderkåpa, kolv, dämpningshylsa - aluminiumlegering
- Material cylinderrör och kolvstång: rostfritt stål
- Tätningsmaterial - NBR
- Dämpningsskivans material - uretan
- Funktion - Dubbelverkande, standardkolvstång
- Medium - Tryckluft
- Testtryck - 10 bar
- Max. driftstryck - 7 bar
- Minsta driftstryck - 1,2 bar (kolv-Ø 6 mm) / 0,6 bar (kolv-Ø 10 och 16 mm)
- Omgivnings- och medietemperatur - Utan signalgivare -10 till 70 °C (ej fryst) / Med signalgivare -10 till 60 °C (ej fryst)
- Smörjfett - Inte nödvändigt (livstidssmörjning)
- Kolvhastighet - 50 till 750 mm/s
- Dämpning - elastisk dämpning
- Tillåten kinetisk energi - 0,012 J (kolv-Ø 6 mm) / 0,035 J (kolv-Ø 10 mm) / 0,09 J (kolv-Ø 16 mm)
- Montering - Grundversion
- Kolvstångsanslutningsgänga - M3 x 0,5 (kolv-Ø 6 mm) / M4 x 0,7 (kolv-Ø 10 mm) / M5 x 0,8 (kolv-Ø 16 mm)
- Kabelanslutning - M5 x 0,8
- Kolvdiameter - 6 till 16 mm
- Slaglängd - 10 till 200 mm
- Bredd/djup - 12 eller 18,5 mm
- Längd - 89 till 275 mm
- Vikt - 22 till 140 g
