Användningsområden
- Miniatyrcylindern CDUJS-SM för direktmontering används i kompakta automationsenheter där exakta rörelser och automatisk återställning krävs.
- Den är lämplig för grip-, fastspännings- och klämuppgifter inom mikromekanik och elektronikproduktion.
- Cylindern imponerar med sin höga repeterbarhet och hållbarhet.

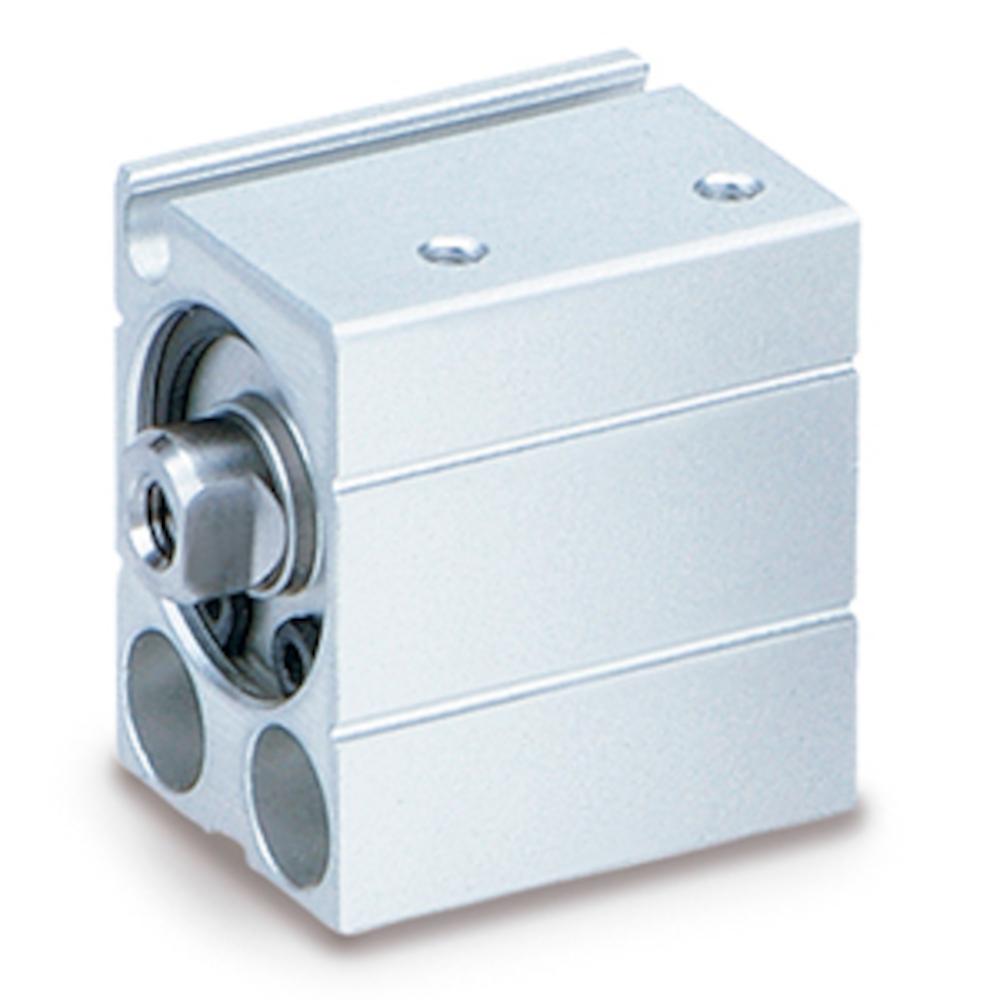

- Miniatyrcylindern CDUJS-SM för direktmontering är ett enkelverkande pneumatiskt ställdon med en integrerad magnet för positionsavkänning.
- Cylindern förlängs pneumatiskt och återgår till sitt utgångsläge med hjälp av fjäderkraft.
- Den utvändiga gängan möjliggör enkel montering på rörliga komponenter.
- Axiell montering erbjuder direkt kraftöverföring längs kolvens axel och minskar installationsansträngningen i sidled.
- Från en kolvdiameter på 12 mm är cylindern utrustad med elastisk dämpning för mjuka rörelser.
- Cylinderrörsmaterial - aluminiumlegering, hårdanodiserad
- Kolvmaterial - kromerad aluminiumlegering
- Kolvstångsmaterial - rostfritt stål
- Materialavstrykare, tätningar - NBR
- Funktion - enkelverkande, indragning via fjäderkraft
- Medium - Tryckluft
- Smörjning - livstidssmord
- Dämpning - elastisk
- Montering - axiell montering med genomgående hål
- Testtryck - 10,5 bar
- Maximalt driftstryck - 7 bar
- Minsta driftstryck - 2,5 bar (kolvdiameter 12 och 16 mm) / 1,8 bar (kolvdiameter 20 mm)
- Omgivnings- och medietemperatur - utan signalgivare -10 till 70 °C (ingen frysning) / med signalgivare -10 till 60 °C (ingen frysning)
- Kolvhastighet - 50 till 500 mm/s
- Kolvstångsgänga - utvändig gänga
- Kolvdiameter - 12 till 20 mm
- Slaglängd - 5 eller 10 mm
- Bredd - 17 till 25 mm
- Höjd - 26,5 till 36 mm
- Längd - 40 till 47 mm
- Vikt - 33 till 87 g
