Art. nr.:
854401708231
Användningsområden

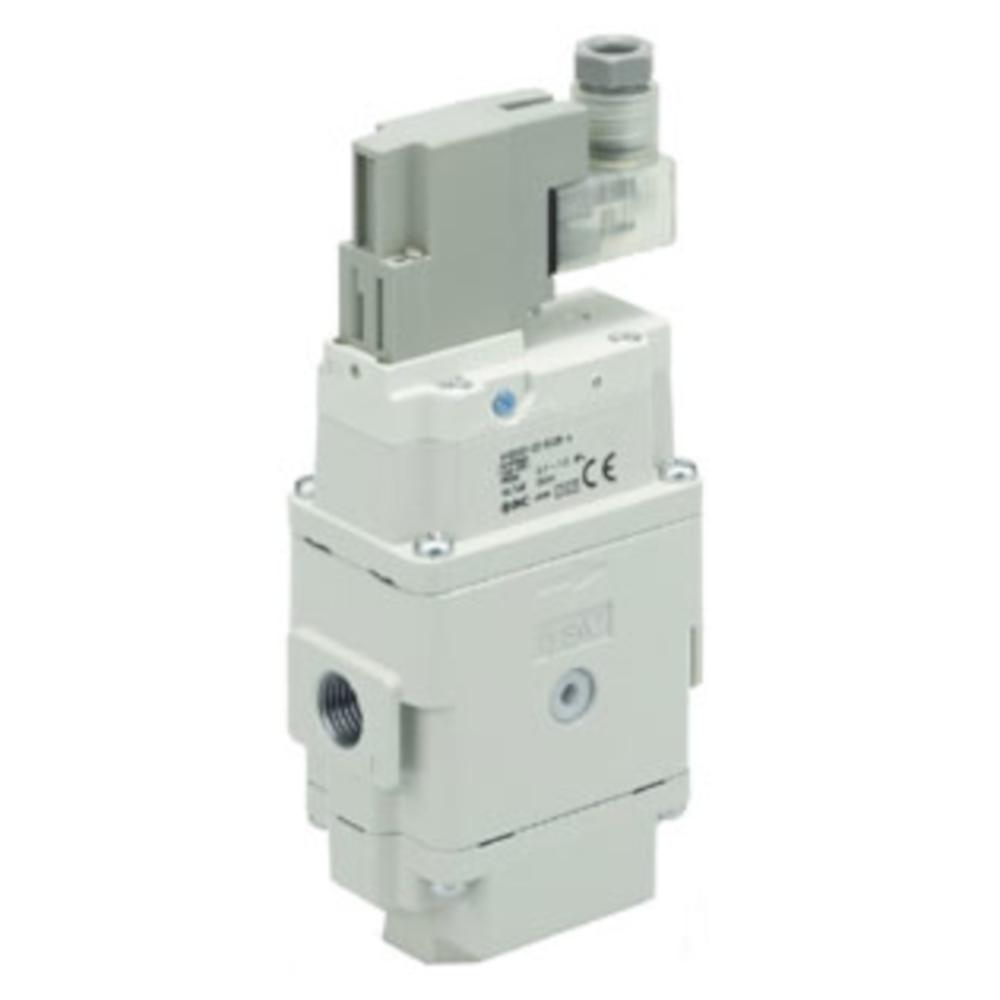

- AV-seriens mjukstartsventiler används för att försiktigt starta pneumatiska system för att undvika tryckstötar och systembelastning.
- De är lämpliga för maskiner med höga säkerhetskrav vid idrifttagning samt för modulär anslutning till underhållsenheter.
- Typiska tillämpningssektorer är maskinteknik, industriell automation och monteringsteknik.
- Mjukstartventilen i låsbar slitsdesign möjliggör en engångsjustering med permanent säker fixering.
- Detta gör den särskilt lämplig för användning i seriemaskiner, produktionslinjer, maskiner med starka vibrationer eller rörelser, säkerhetskritiska applikationer, renrum eller i automatiserade system där ingen operatörsingripande krävs.
- AV-seriens mjukstartsventiler består av ett aluminiumhölje med korrosionsskyddad yta och en integrerad dämpningsenhet.
- Trycktillförseln styrs och släpps med fördröjning via en elektriskt styrd 3/2-vägs magnetventil.
- En backventil säkerställer obehindrad tryckavlastning vid avstängning.
- Mjukstartsventilen AV-DB i vinklat utförande är utrustad med en DIN-terminal med kontakt och som tillval med en inbyggd ljuddämpare.
- Material ventilhus, topp- och bottenlock - pressgjuten aluminium
- Material kolv, nålventil och kägla - POM, NBR
- Medium - tryckluft
- Omgivnings- och medeltemperatur - 0 till 50 °C (För att undvika frysning vid låga temperaturer bör produkten drivas med torr tryckluft.)
- Testtryck - 1,5 MPa
- Driftstryckområde - 0,2 till 1,0 MPa
- Spolspänning - 24 V DC
- Tillåten spänningstolerans - ±10 % av märkspänningen
- Strömförbrukning - 0,35 W
- Flöde - 2433 till 11908 l/min
- Tryckmätarens anslutningsstorlek - 1/8"
- Anslutningsgänga - G 1/4" till 1"
- Skyddsklass - IP65
- Bredd - 66 till 128 mm
- Djup - 20 till 37 mm
- Höjd (utan ljuddämpare) - 154 till 178 mm
- Vikt - 430 till 1300 g
- Pris per styck
