Användningsområden
- Den pneumatiska cylindern i rostfritt stål CG5BATFSV används företrädesvis inom livsmedels- och kemisk industri, där beständighet mot rengöringsmedel och oljor krävs.
- Den är idealisk för automatiserade processer med frekventa växlingscykler.
- FKM-tätningar möjliggör användning vid förhöjda temperaturer eller i kontakt med kemikalier.
- Basversionen är idealisk för standardapplikationer som kräver hög repeterbarhet.

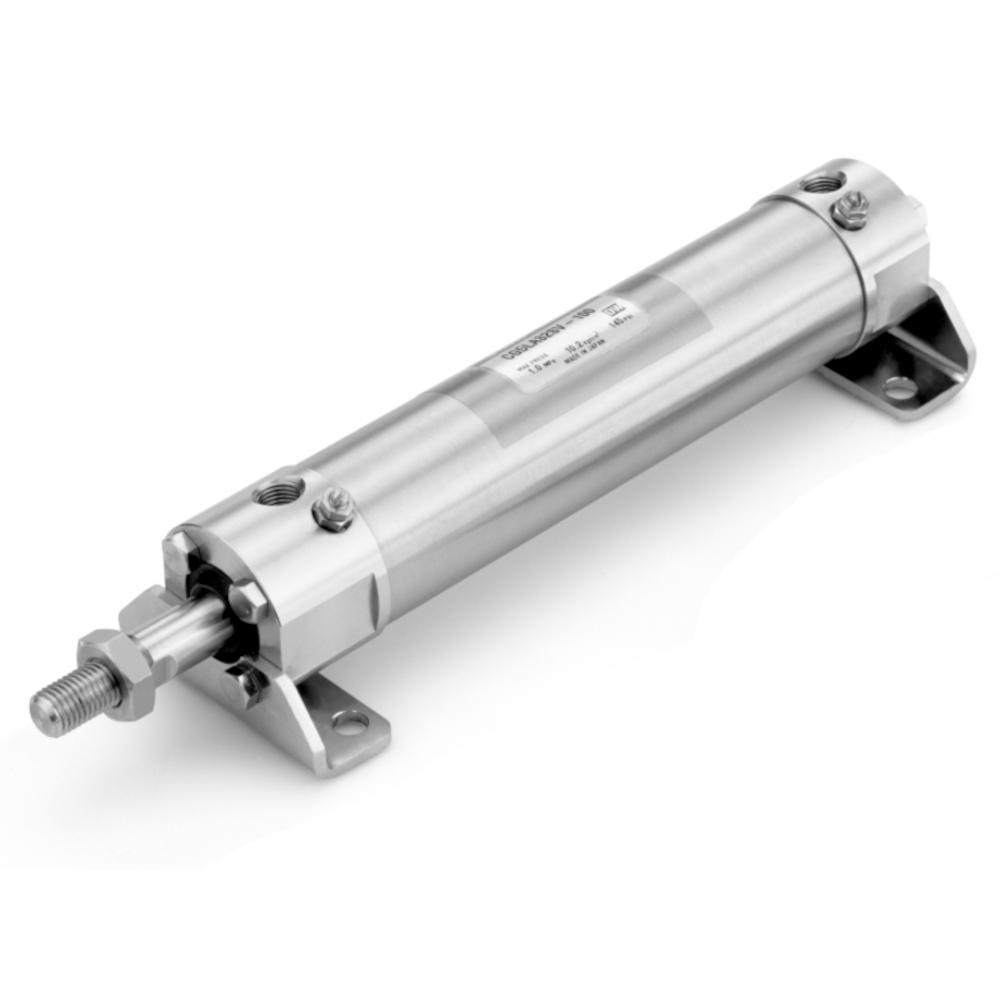

- Den dubbelverkande pneumatiska cylindern i rostfritt stål CG5BATFSV enligt DIN 1.4301 är utrustad med pneumatisk ändlägesdämpning och FKM-tätningar.
- Det korrosionsbeständiga höljet i rostfritt stål säkerställer hög motståndskraft mot fukt och kemisk påverkan.
- Den exakta dämpningen säkerställer mjuka rörelser och skyddar mekaniken.
- En speciell skrapa förhindrar att vatten kommer in i cylindern.
- Fettet som används i livsmedelsindustrin följer FDA:s riktlinjer.
- CG5-S-serien kan demonteras för att byta ut tätningarna, vilket ökar cylinderns livslängd.
- Material: Topplock, cylinderkåpa, cylinderrör, kolvstång - Rostfritt stål (kolvstång hårdförkromad)
- Kolvmaterial - Aluminiumlegering
- Materialavstrykare, tätningar - FKM
- Funktionssätt - Dubbelverkande; enkelsidig kolvstång
- Medium - Tryckluft
- Smörjning - ej nödvändig (livstidssmord)
- Testtryck - 15 bar
- Maximalt driftstryck - 10 bar
- Minsta driftstryck - 0,5 bar
- Omgivnings- och medietemperatur - utan signalgivare -10°C till 70°C (ej fryst) / med signalgivare -10°C till 60°C (ej fryst)
- Kolvhastighet - 50 till 1000 mm/s (kolv-Ø 32 till 63 mm) / 50 till 700 mm/s (kolv-Ø 80 och 100 mm)
- Dämpning - Pneumatisk ändlägesdämpning
- Montering - Grundversion
- Anslutningsgänga - G 1/8" till 1/2"
- Diameter - 35,5 till 100 mm
- Längd - 150 till 502 mm
- Vikt - 680 till 12870 g
