Användningsområden

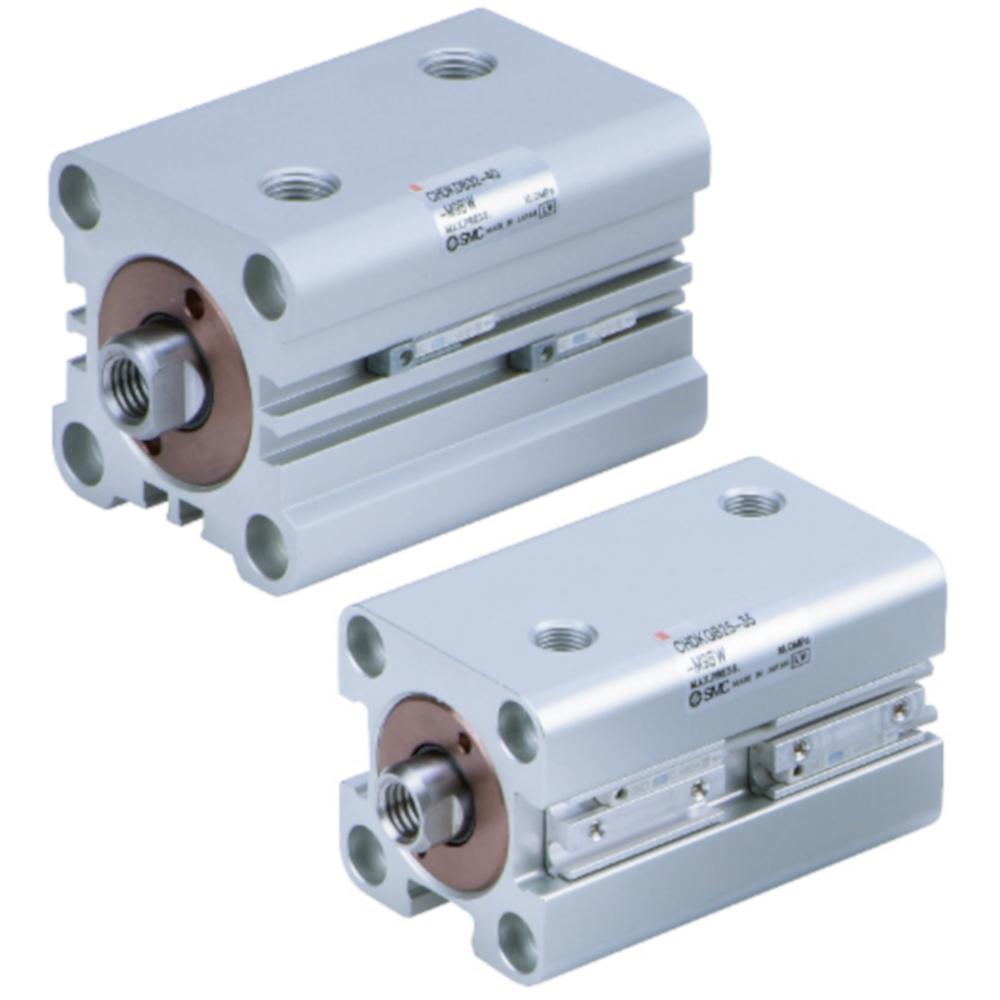

- Den kompakta hydraulcylindern CHDKGB från SMC används i hydrauliska applikationer där en kompakt design och exakt linjär rörelse krävs.
- Den är konstruerad för drift med hydraulvätska och är lämplig för system med växlande rörelseriktning tack vare sin dubbelverkande funktion.
- Möjligheten att montera en signalgivare gör cylindern lämplig för automatiserade processer med positionsövervakning.
- Den kompakta hydraulcylindern CHDKGB från SMC är dubbelverkande och har en enkelsidig kolvstång.
- Det lätta, kompakta aluminiumhöljet möjliggör platsbesparande integration, och signalgivare kan monteras utan att den totala längden påverkas.
- Kolvstången har en utvändig gänga och möjliggör direkt infästning av komponenter via en gängad anslutning.
- Höljets material - Aluminium
- Funktion - dubbelverkande standardkolvstång
- Medium - Hydraulvätska
- Nominellt tryck - 160 bar
- Testtryck - 240 bar
- Maximalt tillåtet tryck - 160 bar
- Minsta driftstryck - 3 bar
- Omgivnings- och medietemperatur - utan signalgivare -10 till 80°C / med signalgivare -10 till 60°C
- Kolvhastighet - 8 till 100 mm/s
- Dämpning - utan
- Montering - Grundversion
- Gängtolerans - JIS klass 2
- Slaglängdstolerans - ±0,8 mm
- Pneumatisk anslutning - Rc 1/8" till 3/8"
- Kolvstångsgänga - utvändig gänga M10 x 1,25 till M39 x 1,5
- Kolvdiameter 20 till 80 mm
- Slaglängd - 10 till 100 mm
- Bredd/höjd - 43 till 146 mm
- Längd - 106 till 321 mm
- Vikt - 317 till 8300 g
- Pris per styck
