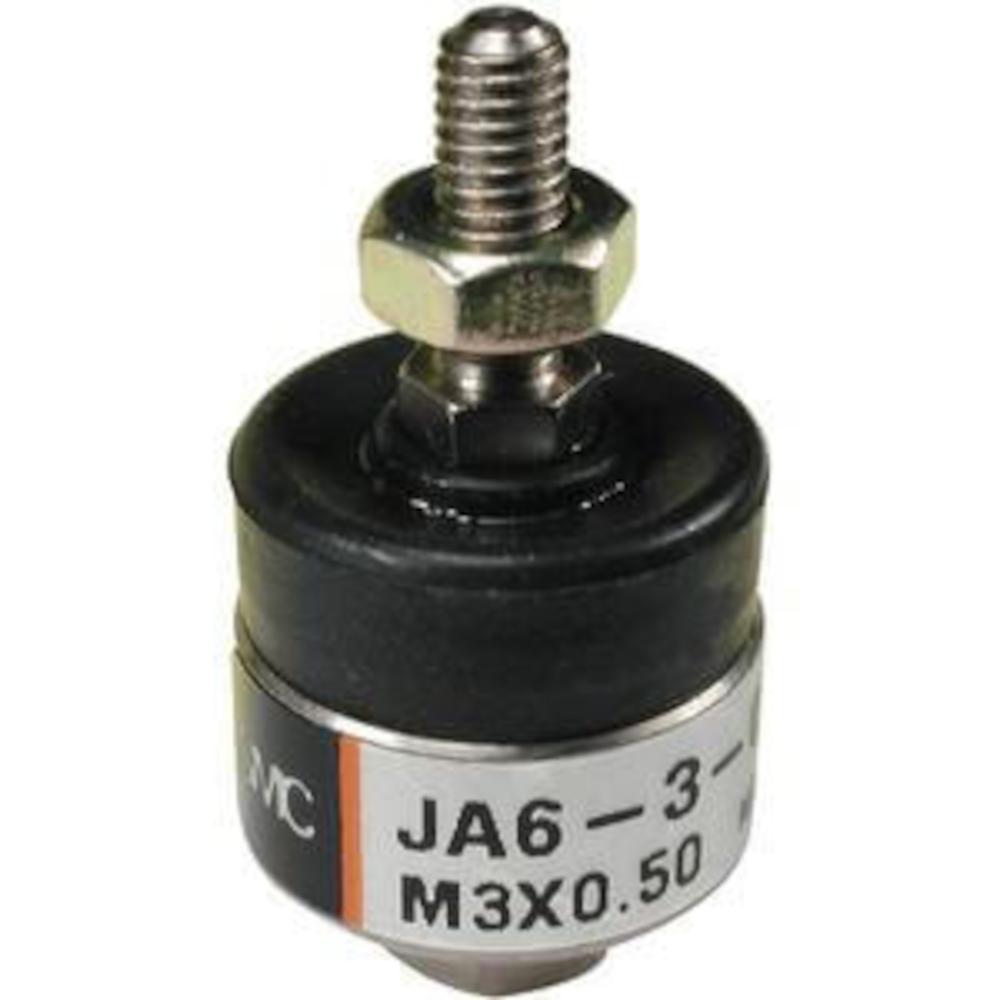

SMC-kompensationselement JA - Standard - För kolvdiametrar 6 till 160 mm - Nominella gängor M3 x 0,5 till M36 x 1,5

Användningsområden
  • SMC-kompensationselementet JA används i pneumatiska och hydrauliska drivsystem inom automationsteknik.
  • Den används för att ansluta cylinderstänger till rörliga komponenter i installationssituationer där stängerna inte är perfekt justerade.
  • Kompenseringselementet möjliggör kompensation av uppriktningsfel inom det tillåtna vridområdet.
  • Den är lämplig för tillämpningar inom maskin- och anläggningsteknik med linjära rörelsesekvenser.
Beskrivning
  • SMC-kompenseringselementet JA tjänar till att kompensera för vinkelavvikelser och axelförskjutningar mellan cylindern och den rörliga komponenten.
  • Centrering krävs inte och monteringen förenklas.
  • Kompenseringselementet har en kompakt design och är lämpligt för höga dragbelastningar.
  • Dammskyddet ger komponenten lång livslängd.
Tekniska data
  • Husmaterial - stål (mässing för kolvdiametrar på 6 till 15 mm)
  • Material i gängad anslutningsdel - stål
  • Material dammskydd - syntetiskt gummi
  • Arbetstryck för pneumatiska cylindrar - max. 10 bar
  • Driftstryck hydraulcylinder - max. 35 bar
  • Maximal drag- och tryckkraft - 19 till 71000 N
  • Användbar kolvdiameter - 6 till 160 mm
  • Användbar nominell gängstorlek för cylinder - M3 x 0,5 till M36 x 1,5
  • Tillåten excentricitet - 0,5 till 3 mm
  • Svängvinkel - ±5°
  • Omgivningstemperatur -5 till 60 °C
  • Längd - 23,2 till 178 mm
  • Diameter - 12 till 96 mm
  • Vikt - 10 till 4700 g
visa mer...
visa mindre...
från 194,00 SEK
inkl. moms.242,50 SEK
Plus 240,00 SEK i fraktkostnad
Finns i 24 varianter
Välj artikelvariant...

Har du frågor
Vi hjälper dig gärna!
0570-711 622
Modeller (24)
Begränsa urval
För kolv-Ø
Nominell gänga
Artikelnummer
typ
Visa alla 24 varianter
Anzeigen als lista Tabell
Art. nr.: 206900049989
Utförande
För kolv-Ø6 mm
Nominell gängaM3 x 0,5
Artikelnummer00049989
typJA6-3-050
194,00 SEK
inkl. moms.242,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049898
Utförande
För kolv-Ø10 mm
Nominell gängaM4 x 0,7
Artikelnummer00049898
typJA10-4-070
194,00 SEK
inkl. moms.242,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049918
Utförande
För kolv-Ø15 mm
Nominell gängaM5 x 0,8
Artikelnummer00049918
typJA15-5-080
204,00 SEK
inkl. moms.255,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049925
Utförande
För kolv-Ø15 mm
Nominell gängaM6 x 1,0
Artikelnummer00049925
typJA15-6-100
204,00 SEK
inkl. moms.255,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900105513
Utförande
För kolv-Ø20 mm
Nominell gängaM8 x 1,0
Artikelnummer00105513
typJA20-8-100
335,00 SEK
inkl. moms.418,75 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 14 arbetsdagar
Art. nr.: 206900049933
Utförande
För kolv-Ø20 mm
Nominell gängaM8 x 1,25
Artikelnummer00049933
typJA20-8-125
336,00 SEK
inkl. moms.420,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049951
Utförande
För kolv-Ø30 mm
Nominell gängaM10 x 1,25
Artikelnummer00049951
typJA30-10-125
341,00 SEK
inkl. moms.426,25 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900130974
Utförande
För kolv-Ø32 mm
Nominell gängaM10 x 1,0
Artikelnummer00130974
typJA32-10-100
341,00 SEK
inkl. moms.426,25 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049960
Utförande
För kolv-Ø40 mm
Nominell gängaM12 x 1,25
Artikelnummer00049960
typJA40-12-125
438,00 SEK
inkl. moms.547,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049968
Utförande
För kolv-Ø40 mm
Nominell gängaM12x1,5
Artikelnummer00049968
typJA40-12-150
438,00 SEK
inkl. moms.547,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 7-10 arbetsdagar
Art. nr.: 206900049972
Utförande
För kolv-Ø40 mm
Nominell gängaM12 x 1,75
Artikelnummer00049972
typJA40-12-175
438,00 SEK
inkl. moms.547,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049976
Utförande
För kolv-Ø40 mm
Nominell gängaM14x1,5
Artikelnummer00049976
typJA40-14-150
507,00 SEK
inkl. moms.633,75 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049980
Utförande
För kolv-Ø50 mm
Nominell gängaM16 x 1,5
Artikelnummer00049980
typJA50-16-150
737,00 SEK
inkl. moms.921,25 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049993
Utförande
För kolv-Ø63 mm
Nominell gängaM16 x 2,0
Artikelnummer00049993
typJA63-16-200
736,00 SEK
inkl. moms.920,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049997
Utförande
För kolv-Ø63 mm
Nominell gängaM18x1,5
Artikelnummer00049997
typJA63-18-150
775,00 SEK
inkl. moms.968,75 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900050000
Utförande
För kolv-Ø80 mm
Nominell gängaM20 x 2,5
Artikelnummer00050000
typJA80-20-250
969,00 SEK
inkl. moms.1.211,25 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900050003
Utförande
För kolv-Ø80 mm
Nominell gängaM22 x 1,5
Artikelnummer00050003
typJA80-22-150
1.020,00 SEK
inkl. moms.1.275,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900089076
Utförande
För kolv-Ø100 mm
Nominell gängaM24 x 3,0
Artikelnummer00089076
typJA100-24-300
1.240,00 SEK
inkl. moms.1.550,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 14 arbetsdagar
Art. nr.: 206900049906
Utförande
För kolv-Ø100 mm
Nominell gängaM26 x 1,5
Artikelnummer00049906
typJA100-26-150
1.270,00 SEK
inkl. moms.1.587,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900260602
Utförande
För kolv-Ø100 mm
Nominell gängaM27 x 1,5
Artikelnummer00260602
typJA100-27-150
1.350,00 SEK
inkl. moms.1.687,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 3 veckor
Art. nr.: 206900049910
Utförande
För kolv-Ø125 mm
Nominell gängaM27 x 2,0
Artikelnummer00049910
typJA125-27-200
1.680,00 SEK
inkl. moms.2.100,00 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900049914
Utförande
För kolv-Ø140 mm
Nominell gängaM30 x 1,5
Artikelnummer00049914
typJA140-30-150
2.910,00 SEK
inkl. moms.3.637,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
Art. nr.: 206900058726
Utförande
För kolv-Ø160 mm
Nominell gängaM33 x 2,0
Artikelnummer00058726
typJA160-33-200
3.810,00 SEK
inkl. moms.4.762,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 3 veckor
Art. nr.: 206900074847
Utförande
För kolv-Ø160 mm
Nominell gängaM36 x 1,5
Artikelnummer00074847
typJA160-36-150
3.810,00 SEK
inkl. moms.4.762,50 SEK
Plus 240,00 SEK i fraktkostnad
Leveranstid 4-5 arbetsdagar
