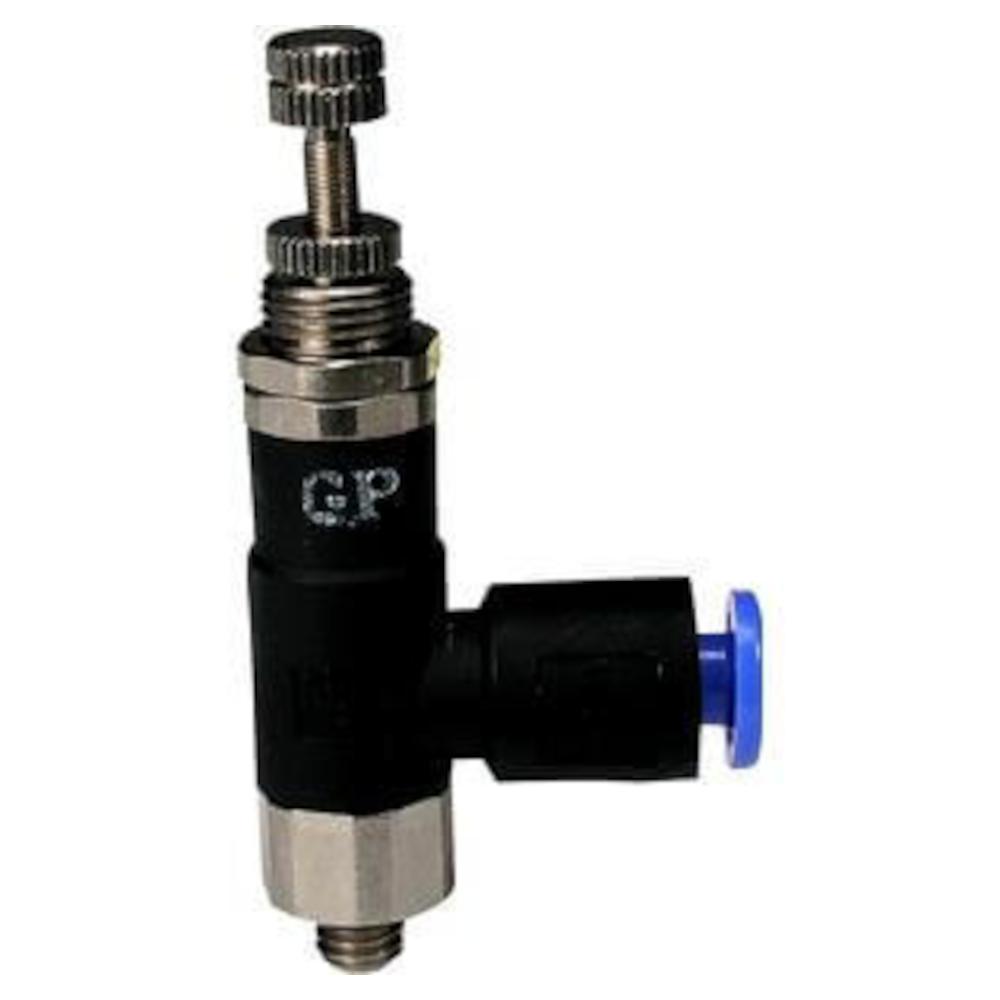

Miniatyrregulator ARJ1020 - M5 utvändig gänga - slangdiameter 4 eller 6 mm - max. 0,8 MPa - pris per styck
Art. nr.:
202800005954
Utförande
| Slangens ytterdiameter | 4 mm |
| Inställt tryck | 0,05 till 0,2 MPa |
| Artikelnummer | 00005954 |
| typ | ARJ1020F-M5-04-1 |
Användningsområden
- Miniatyrstyrenheten ARJ1020F är idealisk för trånga installationsutrymmen i pneumatiska styrningar.
- Den kan monteras på multianslutningsplattor, vilket gör att flera regulatorer kan kombineras på ett platsbesparande sätt.
- Typiska användningsområden är exakt tryckreglering mellan magnetventilen och ställdonet.
- Den kompakta designen gör det möjligt att använda den i kompakta maskinmoduler och mobila system.
- Den integrerade returströmsfunktionen stöder användning i system där en returström från ställdonet till regulatorn är nödvändig.
- Miniatyrstyrenheten ARJ1020F är utrustad med ett PBT-hölje och kännetecknas av sin kompakta och lätta design.
- Den har en integrerad backflödesfunktion där huvudventilen öppnas så snart inloppstrycket är avluftat.
- Regulatorn erbjuder ett mycket lågt inställt tryck på endast 0,02 MPa, vilket möjliggör finreglering.
- Konstruktionen med sekundär avluftning möjliggör exakta tryckinställningar, beroende på modell i intervallet 0,05 till 0,2 eller 0,1 till 0,7 MPa.
- På anslutningssidan finns regulatorn med en utvändig M5-gänga och en kontaktanslutning för 4 mm eller 6 mm slangar.
- Höljesmaterial - PBT
- Ventilstyrningsmaterial - mässing, kemiskt förnicklad
- Kolvmaterial - polyacetal
- Kapsylmaterial - mässing, kemiskt förnicklad
- Knoppmaterial - mässing, kemiskt förnicklad
- Materialjusteringsfjäder - stål, galvaniserat och kromat
- Ventilmaterial - mässing
- Nippelmaterial - mässing, kemiskt förnicklad
- Anslutningsstorlek ingång (IN) - utvändig gänga M5 x 0,8
- Anslutningsstorlek utgång (OUT) - kontaktanslutning Ø 4 eller 6 mm
- Medium - tryckluft
- Testtryck - 1,2 MPa
- Max. driftstryck - 0,8 MPa
- Inställt tryckområde standardversion - 0,1 till 0,7 MPa
- Inställningstryckområde lågtrycksversion - 0,05 till 0,2 MPa
- Omgivnings- och medietemperatur - –5 till 60 °C (ej fryst)
- Konstruktion - med sekundär ventilation
- Inställt tryck (ventil) - 0,02 MPa
- Användbart slangmaterial - polyamid, mjuk polyamid, polyuretan
- Nyckelstorlek - 10 mm
- Max. effektivt tvärsnitt (UT–IN) - 1,8 mm²
- Höjd - 50 mm
- Bredd - 26,3 eller 27,3 mm
- Djup - 10,6 mm
- Vikt - 15 eller 16 g
- Pris per styck
Modeller (4)
Begränsa urval
Slangens ytterdiameter
Inställt tryck
Artikelnummer
typ
Art. nr.: 202800001496
Utförande
| Slangens ytterdiameter | 4 mm |
| Inställt tryck | 0,1 till 0,7 MPa |
| Artikelnummer | 00001496 |
| typ | ARJ1020F-M5-04 |
Art. nr.: 202800005954
Utförande
| Slangens ytterdiameter | 4 mm |
| Inställt tryck | 0,05 till 0,2 MPa |
| Artikelnummer | 00005954 |
| typ | ARJ1020F-M5-04-1 |
Art. nr.: 202800001502
Utförande
| Slangens ytterdiameter | 6 mm |
| Inställt tryck | 0,1 till 0,7 MPa |
| Artikelnummer | 00001502 |
| typ | ARJ1020F-M5-06 |
Art. nr.: 202800005961
Utförande
| Slangens ytterdiameter | 6 mm |
| Inställt tryck | 0,05 till 0,2 MPa |
| Artikelnummer | 00005961 |
| typ | ARJ1020F-M5-06-1 |
